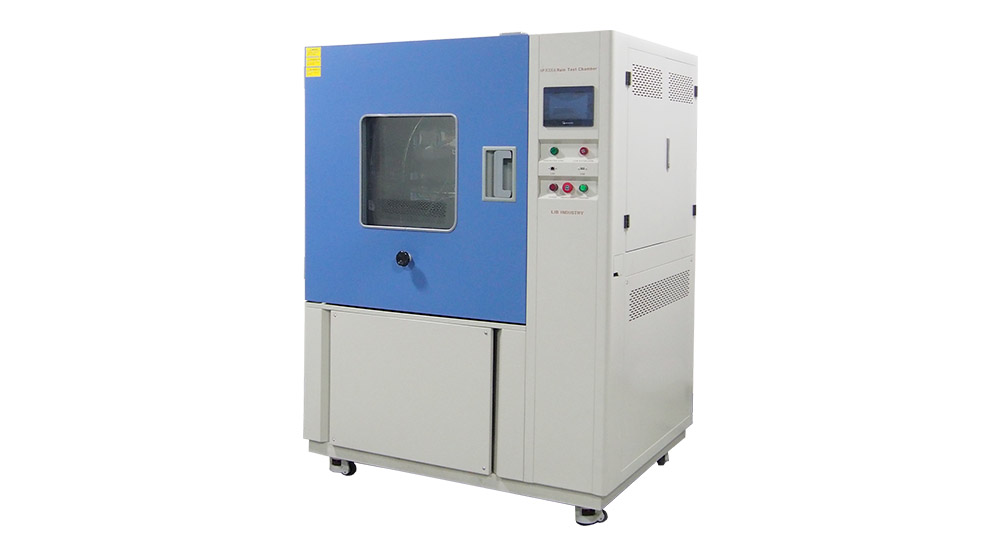

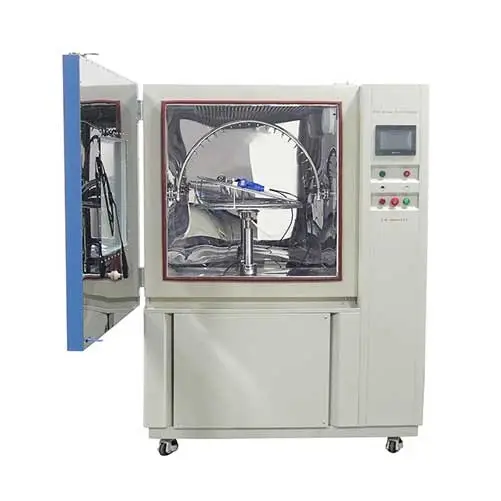

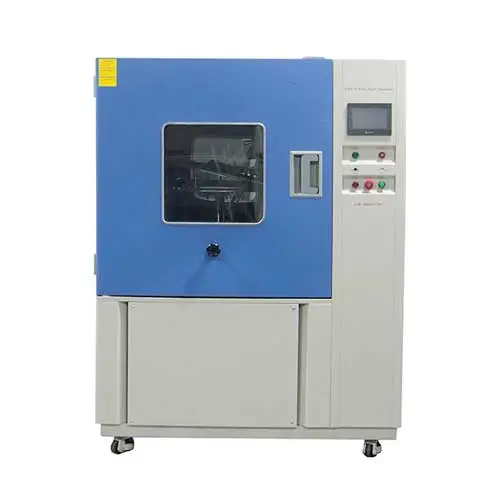

Camera di prova IPX3 X4

Name: Camera di prova IPX3 X4
Brand: Xi'an LIB Environmental Simulation Industry

La camera di prova LIB IPX3 X4 può simulare ambienti di prova di acqua e spruzzo a cui i prodotti elettronici e i loro componenti possono essere soggetti durante il trasporto e l'uso, al fine di testare la resistenza all'acqua del DUT. È adatta per il test di protezione e il rilevamento di illuminazione esterna, dispositivi di segnalazione e scocche di lampade per automobili di unità di ricerca scientifica come elettronica, aerospaziale e industria militare.

Modello: R-800C, R-1200C

Normativa: ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1, IPX3, IPX4

Come la camera di prova IPX3 X4 simula le condizioni di test per spruzzi d'acqua

Caratteristiche e Vantaggi della Camera di Prova IPX3 X4

1. Raggio del tubo oscillante: 400mm/600mm/800mm

2. Diametro del tubo dell'acqua: 18mm Diametro dell'ugello: 0,4mm o 0,8mm Pressione di spruzzo opzionale: 50～100kPa

3. Nella parte inferiore della camera di prova è presente un serbatoio dell'acqua, un sistema di spruzzo dell'acqua di prova, un sistema di rotazione del piano di lavoro e un dispositivo di azionamento del tubo oscillante

4. Tenuta: Tra la porta e la camera vengono utilizzate guarnizioni a doppio strato resistenti alle alte temperature e ad alta resistenza per garantire la tenuta del locale di prova.

Specifiche della Camera di Prova IPX3 X4

Modello	R-800C	R-1200C
Dimensioni Interne (mm)	900950950	130013501370
Dimensioni Complessive (mm)	118014201920	154018202200
Volume Utile (L)	810	2400
Raggio del Tubo Oscillante	400mm	600mm
Diametro del Foro di Spruzzo	φ0.4mm
Distanza tra i Fori	50 mm
Angolo di Oscillazione del Tubo Oscillante	0 ~ ±180° (Regolabile)
Velocità di Rotazione del Piatto Girevole	1 giro/min (Velocità regolabile)
Controllo della Pressione dell'Acqua	Misuratore di portata
Controller	Controller programmabile con touch screen LCD a colori, connessione Ethernet
Sistema di Alimentazione dell'Acqua	Serbatoio dell'acqua, pompa booster, alimentazione automatica dell'acqua, sistema di purificazione dell'acqua
Dispositivi di Sicurezza	Protezione da sovratemperatura; Protezione da sovracorrente; Protezione da carenza d'acqua; Protezione da dispersione a terra; Protezione della sequenza di fase
Materiale Esterno	Lamiera d'acciaio con rivestimento protettivo
Materiale Interno	Acciaio inox SUS304
Finestra di Osservazione	Vetro isolante a doppio strato con tergicristallo

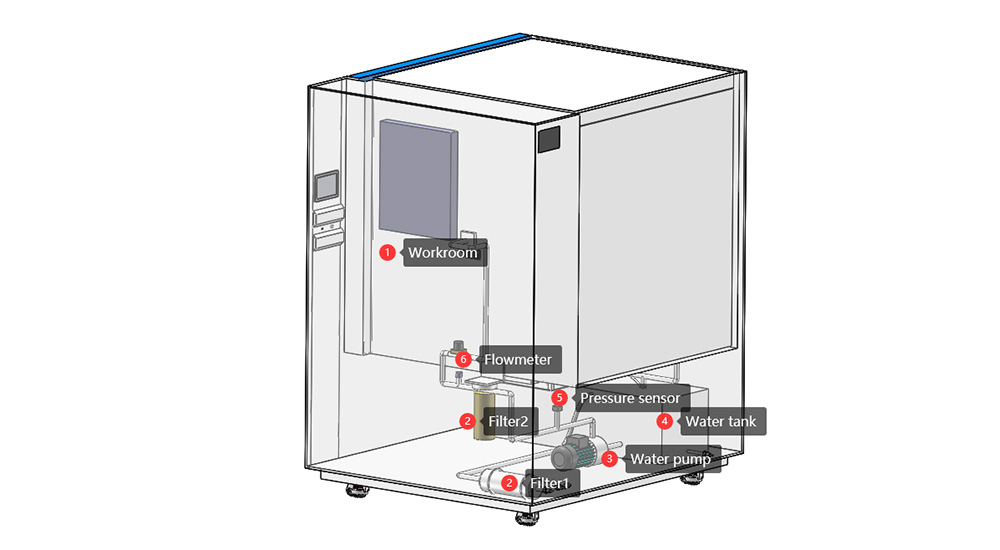

Configurazione della Camera di Prova IPX3 X4

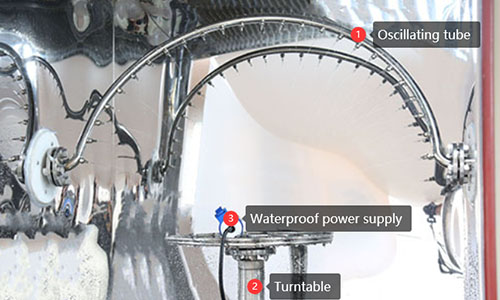

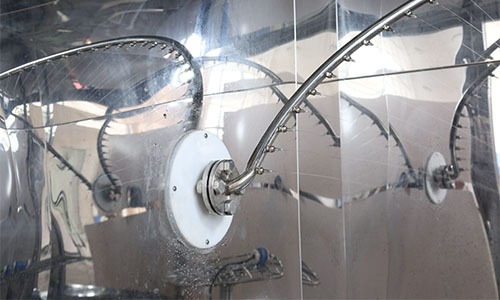

① Camera di Lavoro	a. Il materiale interno è acciaio inox 304, superficie a specchio, antiruggine; b. Tubo oscillante per prova di pioggia IPX3, IPX4. Il tubo oscillante è in acciaio inox, l'ugello di spruzzo è un ugello speciale smontabile. E la gamma può raggiungere ±45°, ±60°, ±90°, ±180° c. Interfaccia di alimentazione impermeabile per alimentare il campione di prova. d. La velocità di rotazione e l'altezza del piatto girevole sono regolabili.

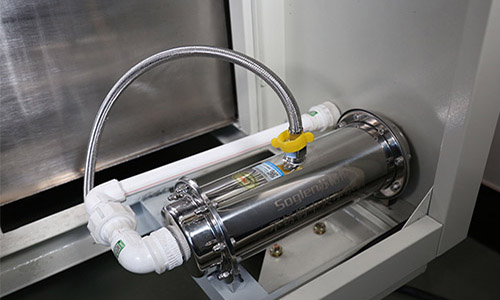

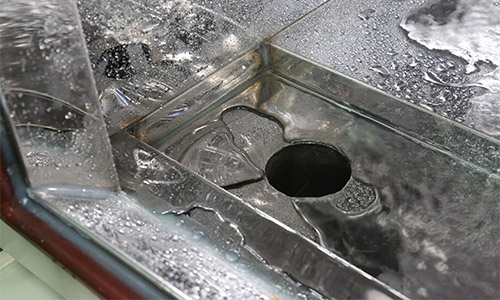

② Filtro	a. Filtra le impurità, le particelle di 0,03 mm possono essere filtrate, garantendo il corretto funzionamento del sistema di spruzzo. b. L'acqua generata dalla prova di pioggia nella camera di lavoro viene restituita attraverso il foro di drenaggio e passa attraverso il sistema di filtrazione.
③ Serbatoio dell'acqua	La camera di prova IPX3X4 ha la funzione di controllo automatico dell'aspirazione dell'acqua ed è dotata di un dispositivo di rilevamento del livello minimo dell'acqua.

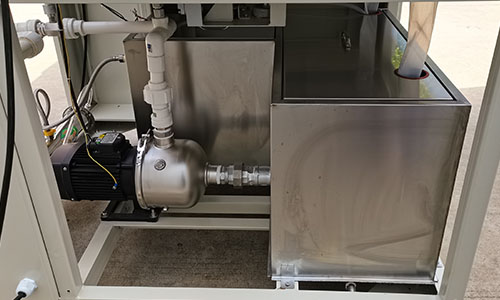

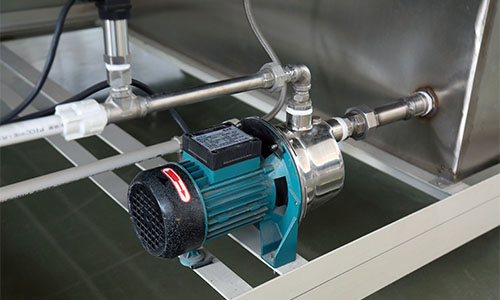

④ Pompa dell'acqua	La pompa dell'acqua è la fonte di alimentazione del sistema di circolazione dell'acqua nella camera di prova IPX3X4.

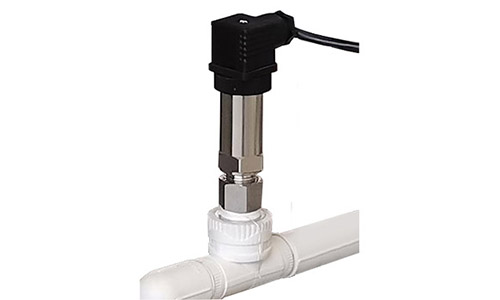

⑤ Sensore di pressione	Monitoraggio in tempo reale della pressione dell'acqua durante la prova di pioggia. Nelle prove di impermeabilità IPX3, X4, la pressione dell'acqua è un parametro di prova importante.

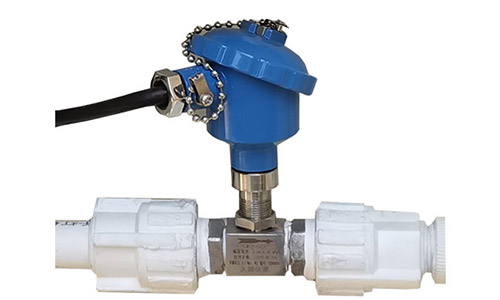

⑥ Misuratore di portata	La portata per IPX3 deve raggiungere 1,8 L/min±5, e la portata per IPX4 deve raggiungere 2,6 L/min±5.
