Lo scopo fondamentale dei test ad alta e bassa temperatura è esporre le debolezze di progettazione latenti prima che un prodotto raggiunga il mercato, una catena di montaggio di veicoli o un armadio da campo senza equipaggio.
Quando un componente si guasta all'interno di una camera termica, l'ipotesi immediata è spesso un campione di prova difettoso. Tuttavia, gli ingegneri di affidabilità esperti sanno che non tutti i guasti sono uguali. Una parte significativa dei guasti nei test termici deriva da variabili esterne: configurazioni di prova compromesse, flusso d'aria distorto, deriva del sensore o scarsa stabilità della camera.

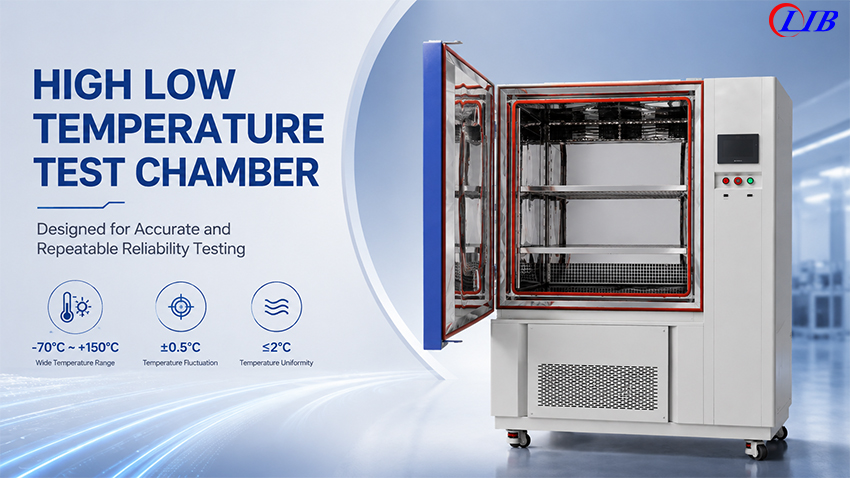

Per i responsabili del controllo qualità e i team di procurement, un guasto al test è inutile a meno che non si dimostri reale, ripetibile e utilizzabile per scopi di R&D. Questa guida analizza le cause profonde sia dei guasti reali del prodotto che dei "falsi allarmi" indotti dalla camera, e spiega come scegliere una camera di prova ad alta e bassa temperatura che fornisca dati non contaminati.
Quando un prodotto si guasta legittimamente durante i test ad alta temperatura, bassa temperatura o ciclo termico, ciò è tipicamente dovuto ai limiti fisici intrinseci dei suoi materiali. Materiali diversi si espandono, contraggono e invecchiano a velocità diverse.
Basse temperature | Alte temperature |
Fragilità del materiale | Addolcimento e deformazione dei polimeri |
Perdita di tenuta/elasticità | Ossidazione accelerata e deriva |
Affaticamento ciclico continuo (CTE)
→ Microfratture e circuiti aperti
I sottoassiemi moderni, come i moduli di controllo automobilistici, integrano metalli, plastiche, vetro, adesivi, silicio e gomma. Ciascuno di questi materiali possiede un distinto coefficiente di espansione termica (CTE).
Quando sottoposti a cicli su intervalli estremi (ad esempio -40°C a +125°C), i giunti di saldatura, i pin dei connettori e le interfacce di incapsulamento sono sottoposti a intensi sforzi alternati di trazione e compressione. Nel corso di decine o centinaia di cicli, questi microscopici eventi di stress culminano in delaminazione interfacciale, microfratture, circuiti aperti o guasti strutturali delle tenute.
A temperature sotto lo zero, polimeri, elastomeri e adesivi strutturali subiscono una transizione verso uno stato vetroso e fragile.
Plastiche e rivestimenti: L'isolamento dei cavi e gli involucri che superano i test di caduta a temperatura ambiente possono rompersi senza sforzo sotto un impatto minimo in celle frigorifere.
Guarnizioni elastomeriche: Le O-ring perdono la loro forza di tenuta mentre si irrigidiscono, creando percorsi per la perdita di vuoto o la fuoriuscita di fluidi.
L'esposizione prolungata al calore secco compromette simultaneamente le proprietà fisiche ed elettriche:
Scorrimento strutturale: Gli involucri in plastica e i bossoli per viti si addolciscono, riducendo la pressione di fissaggio interna e compromettendo le tenute stagne con grado IP.
Deriva elettrica: Le alte temperature accelerano le reazioni chimiche, stimolando l'ossidazione, causando deviazioni nella calibrazione dei sensori e aumentando lo stress interno dei pacchi batteria ad alta densità (LIB).
Una camera di prova ambientale dovrebbe essere un arbitro neutrale. Se la camera introduce variabili ambientali non controllate, può innescare falsi guasti (respingere un progetto perfettamente valido) o falsi superamenti (spedire una bomba a orologeria all'utente finale).
Fluttuazione di temperatura oltre le tolleranzeNei test precisi, come quelli sulle batterie agli ioni di litio (LIB), la fluttuazione termica a breve termine attorno al setpoint è molto più dannosa della deriva a lungo termine. Il micro-ciclaggio rapido della temperatura dell'aria applica shock termici artificiali all'elettronica sensibile.
I test di affidabilità di alto livello richiedono camere in grado di garantire limiti di controllo stretti (≤ ±0,5°C) per assicurare che lo stress registrato derivi rigorosamente dal profilo di base.
Se la distribuzione dell'aria all'interno della camera di lavoro è scarsamente progettata, si formeranno gradienti termici. Un campione posizionato direttamente vicino al condotto principale di alimentazione dell'aria subirà un carico termico molto diverso rispetto a un campione ostruito dietro un ingombrante supporto.
Per mantenere la parità nei test batch, l'uniformità spaziale della temperatura deve essere rigorosamente mantenuta a ≤ 2°C.
Uscita aria: alta velocità / temperatura diretta → Campione A: sovra-sollecitato
Zona morta: flusso d'aria ostruito → Campione B: sotto-sollecitato
Risultato: Test batch iniqui e dati statistici corrotti.
Ogni volta che la porta della camera viene aperta per la regolazione del campione, o viene caricato un dispositivo di massa elevata alimentato, il clima interno si altera.
Se i sistemi di refrigerazione e riscaldamento reagiscono lentamente, la camera può impiegare gran parte del tempo di permanenza designato solo per tornare al setpoint.
Esempio: Un ammollo programmato di 30 minuti a -40°C viene invalidato se la camera impiega 12 di quei minuti per riprendersi da un disturbo termico. La temperatura effettiva del nucleo del prodotto non raggiunge mai la stabilizzazione.
Anche la camera ambientale più avanzata fornirà dati imprecisi se la configurazione operativa viola la termodinamica.
La temperatura dell'aria raggiunge invariabilmente il setpoint target più velocemente della massa centrale del campione di prova. Mentre un PCB nudo si stabilizza in pochi istanti, gli alloggiamenti automobilistici in alluminio pressofuso pesante o i moduli batteria densi richiedono tempi di ammollo prolungati.
Fermare il cronometro troppo presto porta a falsi superamenti.
Accatastare saldamente i campioni di prova, posizionarli direttamente contro le pareti interne della camera o bloccare il plenum di ritorno dell'aria soffoca il trasferimento di calore per convezione.
Elettronica attiva, motori, lampade e cicli di carica delle batterie rilasciano calore parassita nella camera.
Se questa dissipazione di calore supera la capacità di raffreddamento attivo della camera (ad esempio superando un limite di carico attivo di 1000 W), la camera non riuscirà a mantenere le linee di base a bassa temperatura.
Quando un test di alta e bassa temperatura fallisce, gli ingegneri dovrebbero seguire una matrice diagnostica strutturata per determinare la responsabilità:
Varia a seconda della posizione sul rack
Flusso d'aria bloccato / zone non uniformi
→ Errore della camera / di configurazione
Si guasta esattamente alla stessa temperatura
Limite di progettazione o materiale
→ Vero difetto del prodotto
Se i guasti si verificano costantemente in una zona specifica della camera (ad esempio l'angolo inferiore sinistro), indagare sulla velocità e l'uniformità del flusso d'aria localizzato.
