IlCamera di vibrazioneÈ la sintesi di tre quantità di vibrazioni di temperatura e umidità, che fanno riferimento al test di tre stress ambientali di una vibrazione completa dell'umidità della temperatura. Può essere utilizzato per misurare l'adattabilità del prodotto dell'ambiente di temperatura, umidità e vibrazioni.
Rispetto agli effetti di un singolo fattore, può riflettere in modo più autentico l'adattabilità dei prodotti elettrici ed elettronici alla temperatura, all'umidità e alle vibrazioni i cambiamenti dell'ambiente complessi nel trasporto e nell'uso effettivo, ed esporre i difetti del prodotto, che è un test essenziale e importante per l'intero processo di sviluppo di nuovi prodotti, Test del prototipo e test di certificazione del prodotto.

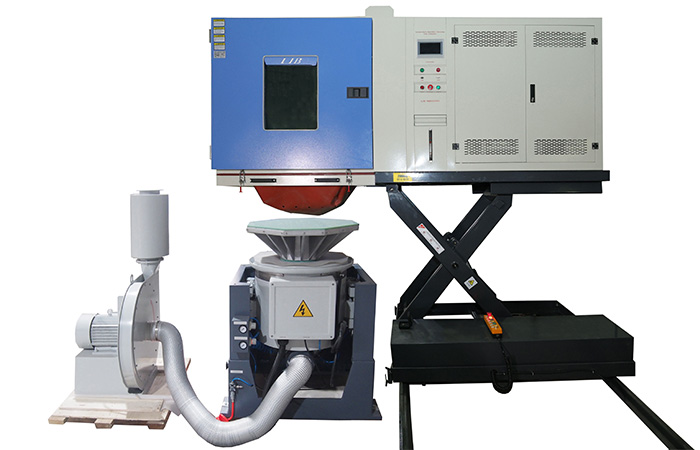

Camera di prova di temperatura e umidità, piattaforma di sollevamento, piastra cieca per test di temperatura e umidità, piastra cieca con panno in PU, telaio di supporto, tavola vibrante orizzontale e verticale, amplificatore di potenza, computer, dispositivo di raffreddamento, ecc. Qui non riveliamo il contenuto della camera di temperatura e umidità, Spiega principalmente il tavolo delle vibrazioni e il suo principio di vibrazione.
Il sistema di vibrazione è principalmente realizzato
Il componente centrale che genera vibrazioni, diviso in tavola vibrante verticale e tavola vibrante orizzontale, di solito composto da un tavolo, un'eccitazione vibrante, un meccanismo di guida, una molla di supporto, ecc.
Il tavolo è la piattaforma su cui viene posizionato il campione da testare, l'exciter è la fonte di alimentazione che genera la vibrazione, il meccanismo di guida garantisce la precisione della direzione della vibrazione, E la molla di supporto funziona come tampone e supporto.
Utilizzato per controllare la frequenza di vibrazione, l'ampiezza e la direzione della tavola di vibrazione.
Il sistema di controllo può controllare le caratteristiche di vibrazione dell'agitatore mediante la regolazione dei parametri di uscita dell'agitatore, come frequenza, ampiezza e fase.
Utilizzato per rilevare i parametri di vibrazione dell'agitatore, come accelerazione, velocità, spostamento, ecc.
Il sensore trasmette il segnale di vibrazione rilevato al sistema di controllo, E il sistema di controllo regola automaticamente la potenza di uscita della tavola vibrante in base alla differenza tra i parametri di vibrazione del set e i parametri di vibrazione reali per ottenere un controllo accurato delle vibrazioni.
Sia la vibrazione orizzontale che la vibrazione verticale della camera di prova delle vibrazioni di temperatura e umidità hanno bisogno di una disposizione dell'eccitazione. Per la vibrazione orizzontale, l'agitatore viene di solito montato sul lato o sul fondo dell'agitatore e fa vibrare il tavolo orizzontalmente generando una forza nella direzione orizzontale. Per la vibrazione verticale, l'agitatore viene di solito montato sul fondo o sulla parte superiore dell'agitatore e fa vibrare il tavolo in verticale generando una forza nella direzione verticale.
Per la progettazione del meccanismo di guida. Al fine di garantire la precisione della direzione della vibrazione orizzontale, il meccanismo di guida è di solito sotto forma di guide lineari, cursori o rulli. Al fine di ottenere vibrazioni verticali, è necessario regolare la rigidità e il precarico della molla di supporto.
In breve, la camera di prova delle vibrazioni di temperatura e umidità può realizzare il controllo indipendente e la simulazione accurata delle vibrazioni orizzontali e delle vibrazioni verticali attraverso un design ragionevole della struttura del tavolo vibrante, selezione dell'eccitazione e del meccanismo di guida adeguato e regolazione precisa dei parametri di vibrazione attraverso il sistema di controllo, Che fornisce un forte supporto per il test di affidabilità dei prodotti.

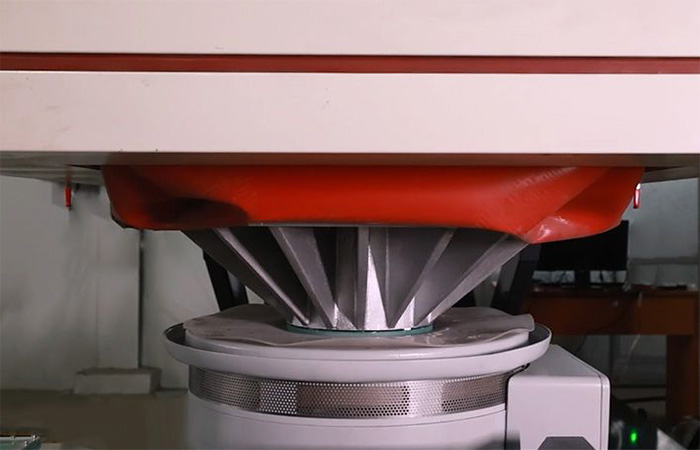

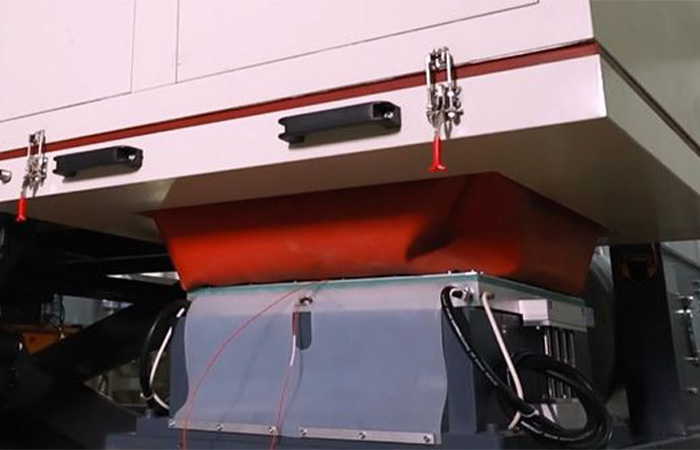

Nelle due piastre cieche, una è appositamente progettata per il test delle vibrazioni, questa piastra cieca con panno PU. Il panno in PU è dotato di fori di punzonatura e la punzonatura è coerente con la punzonatura del tavolo vibrante e la sua funzione principale è di fissare la parte di prova. Dal momento che la piastra cieca ha un peso preciso, è anche dotata di un telaio di supporto. Da un lato, il telaio di supporto può supportare la piastra cieca e, invece, fornisce anche praticità per la sostituzione della piastra ciecaE.
Il principio di controllo della tabella delle vibrazioni è il testo: il controller delle vibrazioni invia il segnale elettrico di guida a bassa potenza in modo uniforme all'amplificatore di potenza. L'amplificatore di potenza amplifica il segnale elettrico dell'azionamento a bassa potenza ricevuto e lo fornisce alla bobina di trasmissione dell'agitatore, spingendo così la bobina di trasmissione dell'agitatore per muoversi. Il sensore di accelerazione è responsabile della raccolta dei segnali di vibrazione e della trasmissione dei segnali di vibrazione raccolti al controller di vibrazione. Il controller di vibrazione corregge il segnale elettrico ricevuto in tempo reale e poi lo invia all'amplificatore di potenza per ottenere un controllo del feedback ad anello chiuso.

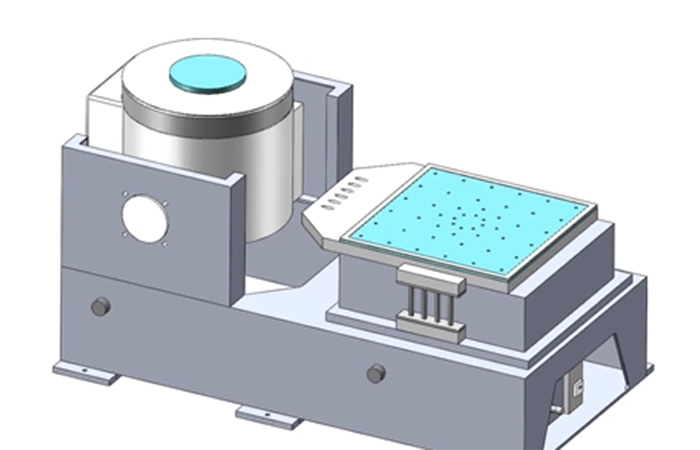

Per il corpo del tavolo vibrante, quando viene completato il test di vibrazione verticale, la parte di prova viene inserita nella camera di prova, e la camera di temperatura e umidità viene spostato direttamente, E la parte di prova viene posizionata sul tavolo vibrante verticale, in modo che la parte di prova può essere reciprocata nella direzione verticale. Nel test di vibrazione orizzontale, il tavolo di vibrazione verticale deve essere rimosso prima,

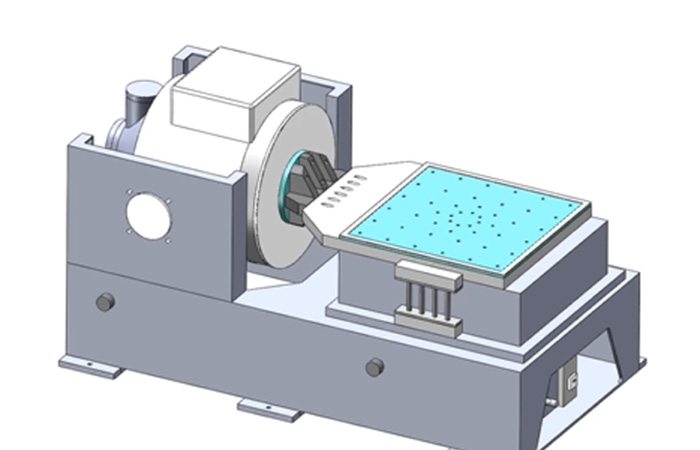

La testa di collegamento viene inserita e il corpo del tavolo vibrante viene ruotato in modo che la testa di collegamento sia allineata con la tavola vibrante orizzontale. Alla fine, la camera di prova viene spostato sulla superficie della tavola di agitazione orizzontale in modo che la parte di prova sia reciprocata nella direzione orizzontale.
In breve, la camera di prova delle vibrazioni di temperatura e umidità può realizzare il controllo indipendente e la simulazione accurata delle vibrazioni orizzontali e delle vibrazioni verticali attraverso un design ragionevole della struttura del tavolo vibrante, selezione dell'eccitazione e del meccanismo di guida adeguato e regolazione precisa dei parametri di vibrazione attraverso il sistema di controllo, Che fornisce un forte supporto per il test di affidabilità dei prodotti.
