Immagini un'unità di controllo elettronica installata in un veicolo che affronta le notti di congelamento e le temperature diurne brucianti ogni giorno. Nel tempo, le altalene termiche ripetuti generano stress meccanico che i test di temperatura statica non possono rivelare. I componenti possono essere intatti durante l'ispezione iniziale, ma la fatica sottile si diffonde in modo silenzioso, e alla fine, con problemi prematuri sul campo.
Perché alcuni prodotti superano i test precoci ma non funzionano durante l'operazione nel mondo reale? Spesso, il problema non è il piano di prova stesso: è se l'ambiente di prova simula realicamente i prodotti di stress si registrerà.Il test di ciclismo termico professionale è indispensabile per sbloccare questi punti deboli nascosti.
I test di ciclismo termico espongono i prodotti ad alte e basse temperature alternate per replica delle condizioni operative del mondo reale, rivelando problemi come:
Disallineamento del materiale che porta allo stress meccanico
Fatica del giunto di saldatura nell'elettronica
Degradazione dell'adesivo e della guarnizione
Deformazione strutturale nei gruppi
Le industrie che fanno affidamento sui test di ciclismo termico includono:
Produzione elettronica (PCBA, sensori, circuiti integrati)
Componenti automobilistici (ecu, moduli batteria)
Sistemi aerospaziali (unità di controllo, avionica)
Accumulo di energia e attrezzature industriali
In tutte le applicazioni, ilPrecisione, stabilità e rigidità della camera di provaSono così critici come il profilo di prova stesso. Senza un sistema affidabile, anche il test più accuratamente progettato può produrre risultati ingannevoli.

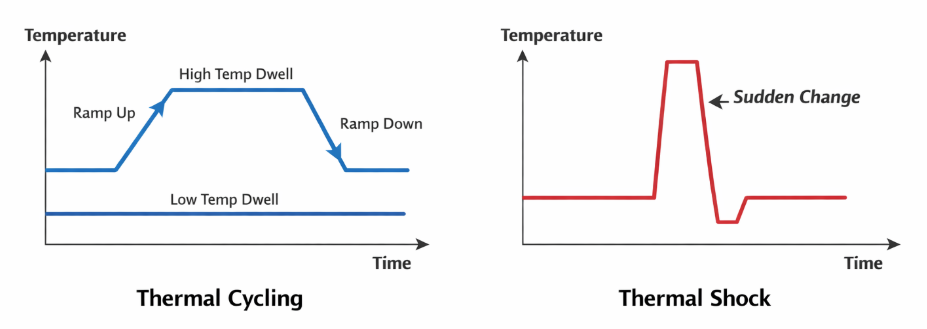

Un test di ciclismo termico espone ripetutamente un prodotto A temperature elevate e basse oltre cicli definiti. Ogni ciclo include in genere:
Rampa-fino alle alte temperature
Dwell ad alta temperatura
Rampa-verso il basso a bassa temperatura
Dwell a bassa temperatura
Lo scopo è di valutare come i materiali e i assemblaggi soddisfano l'espansione e la contrazione termica ripetuti. L'espansione differenziale tra i materiali crea stress a interfacce come giunti a saldare, adesivi, guarnizioni e elementi di fissaggio. Oltre molti cicli, questo stress può aumentare e generare guasti legati alla fatica.
Anche se spesso elencati insieme, questi due test bersaglio diversi obiettivi:
Tipo di prova | Transizione della temperatura | Focus | Applicazioni tipica |
Ciclismo termico | Cambio graduale controllato | Accumulo di fatica | Elettronica, automobilistica, batterie |
Shock termico | Cambiamento di temperatura quasi istantaneo | Guasti istantanei | Semiconduttori, giunti di saldatura, elettronica ad alta affidabilità |
Il ciclismo termico mette in evidenza la durata a lungo termine sotto i cambiamenti ambientali graduali, mentre lo shock termico identifica i punti deboli e difficili sotto lo stress estremo. Molti produttori utilizzano sia in combinazione per ottenere un profilo completo di affidabilità.
I test di ciclismo termico vengono normalmente utilizzati in conformità con gli standard approvati:
IEC 60068-Test ambientali per apparecchiature elettroniche
MIL-STD-810-Metodi di prova ambientale militare
JEDEC JESD22-Affidabilità dei semiconduttori
ISO 16750-Veicoli stradali
I parametri chiave tra questi standard includono:
Standard | Intervallo di temperatura | Tasso di rampa | Tempo di attesa | Cicli tipico |
IEC 60068 | -40 °C a 125 °C | 5-10 °C/min | 10-30 min | 500-1000 |
MIL-STD-810 | Da-55 °C a 125 °C | 10-15 °C/min | 15-30 min | 500-1500 |
JEDEC JESD22 | -65 °C a 150 °C | 5-20 °C/min | 10-60 min | 1000-2000 |
Soddisfare le specifiche richiesteCamere in grado di un controllo preciso della temperatura, velocità di rampa rapide e rigidità a lungo termine.
Le camere di prova a cambio rapido della temperatura sono essenziali per eseguire test di ciclismo termico affidabili.LIB industryCamera per ciclismo termicoFornire il controllo preciso, la velocità e la stabilità necessari per applicazioni difficili.
Capacità chiave delle camere dell'industria LIB:
Intervallo di temperatura:-70 °C a 150 °C
Tariffe rampa:5 / 10 / 15 / 20 °C/min, completamente personalizzabile
Ciclismo continuo:500-2000 cicli senza prestazioni drift
Uniformità di temperatura:± 1 °C
Applicazioni:Ecu automobilistica, moduli batteria, sensori elettronici, elettronica aerospaziale
Punti salienti delle camere dell'industria LIB:
Il test di fatica accelerato simula gli stress termici del mondo reale
Mantiene la temperatura uniforme attraverso la camera durante le prolunghe
Dimensioni della camera personalizzabili per gruppi di test di piccole o grandi dimensioni
Modello | TR5-100 | TR5-225 | TR5-500 | TR5-800 | TR5-1000 |
Volume interno | 100L | 225L | 500L | 800L | 1000L |
Carico termico | 1000W | ||||
Intervallo di temperatura | A : -20 ℃ ~ 150 ℃ B : -40 ℃ ~ 150 ℃ C: -70 ℃ ~ 150 ℃ | ||||
Oscillazione della temperatura | ± 0.5 ℃ | ||||
Deviazione della temperatura | ± 2.0 ℃ | ||||
Tasso di raffreddamento | 5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (personalizzato)/ min | ||||
Tasso di riscaldamento | 5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (personalizzato)/ min | ||||
Controller | Controller touch screen LCD a colori programmabile, interfaccia multilingue, Ethernet , USB | ||||
Sistema di raffreddamento | Sistema di refrigerazione a compressione meccanica, refrigerante ecologico | ||||
 | |||||
Esempio di Scenario:
Un fornitore automobilistico leader necessario per simulare un intero anno di funzionamento ECU in un periodo di tempo compresso. UtilizzoLIB industryCamera del ciclo di temperatura, Il team ha completato 1000 cicli in meno di un mese, identificando i punti deboli dei giunti a saldare del potenziale prima di raggiungere il campo.
Le camere di shock termico sono progettate per test di stress estremo.Camere di shock termico per l'industria LIB Include il2 zoneE ilCamere a shock termico a 3 zonePer rapide transizioni hot-cold con elevata tenacità.
Capacità chiave delle camere di Shock termico dell'industria LIB:
Intervallo di temperatura:-70 °C a 220 °C
Tempo di transizione:Esposizione quasi istantanea tra zone calde e fredde
Ripetizione:Coerente su centinaia di cicli
Applicazioni:Semiconduttori, giunti di saldatura, elettronica ad alta affidabilità
Punti salienti:
Rileva i guasti istantanei invisibili sotto il ciclo termico graduale
Supporta test ad alta affidabilità nell'elettronica aerospaziale, automobilistica e industriale
Può essere integrato con le camere di ciclismo termico LIB per programmi di affidabilità completi
Modello | TS-162 | TS-340 | TS-500 | TS-1000 | |
Volume interno (mm) | 22L | 72L | 211L | 505L | |
Capacità di carico | 20kg | 30kg | 50kg | 60kg | |
Stanza di preriscaldamento | Temperatura limite superiore | 220 ℃ | |||
Tempo di riscaldamento | Ambiente ~ 200 ℃, entro 30 minuti | ||||
Stanza Pre-fresca | Temperatura limite inferiore | -75 ℃ | |||
Tempo di raffreddamento | Ambiente ~ -70 ℃, entro 30 minuti | ||||
Sala prove | Intervallo di esposizione alle alte Temperature | Ambiente 20 ~ 200 °C | |||
Intervallo di esposizione a bassa temperatura | -65 ~ -5 °C | ||||
Oscillazione della temperatura | ≤ ± 0.5 ℃ | ||||
Deviazione della temperatura | ≤ ± 3 ℃ | ||||
Tempo di recupero della temperatura | Entro 5 minuti | ||||
Materiale interno | Acciaio inossidabile SUS304 | ||||
| Configurazione Standard | 2 ripiani | ||||
 | |||||
Esempio di Scenario:
Un produttore di semiconduttori simulato extreme on/off cycling.Camere di shock termico per l'industria LIBMicro-crepe rivelate negli imballaggi che potrebbero aver portato a guasti di campo precoci, prevenzione di richiudibili costosi.
L'affidabilità dei test di ciclismo termico dipende non solo dal profilo di prova ma anche dalla camera stessa.Camere industriali LIBGarantirePrecisione, stabilità e rigiditàPer ogni ciclo.
| Capacità | Camere ordinarie | Camere industriali LIB |
|---|---|---|
| Uniformità di temperatura | ± 5 °C | ± 1 °C |
| Controllo della velocità della rampa | Limitato, fluttua | 5-20 °C/min preciso, ripetibile |
| Affidabilità del ciclo a lungo termine | Performance drifts nel tempo | Stabile a centinaia/migliaia di cicli |
| Esposizione allo Stress estremo | Transizioni lente | Trasferimento caldo-freddo quasi istantaneo |
| Personalizzazione | Limitato | Completamente adattabile al volume della camera, standard, cicli |
Vantaggi chiave delle camere dell'industria LIB:
Ampio intervallo di temperatura:Mantiene un'uniformità di ± 1 °C da-70 °C a 150 °C
Tariffe di rampa veloci e controllate:Fino a 20 °C/min per una simulazione realistica di fatica termica
Stress termico estremo:Rileva i punti deboli invisibili al ciclismo graduale
Affidabilità a lungo termine:Prestazioni costanti attraverso test estesi
Ripetizione:Profili termici stabili per la convalida del design, la certificazione e le certificazioni di produzione
Esempio di Scenario:
Un produttore di elettronica usatoCamere di cambio rapido della temperatura dell'industria LIBPer testare nuovi moduli batteria. Centinaia di cicli hanno evidenziato un potenziale di debole del connettore precoce, prevengono problemi di produzione su larga scala.
La scelta della camera destra è critica.LIB industryFornisce entrambe le soluzioni con capacità avanzate:
Camera per ciclismo termico (industria LIB):Transizioni graduali, analisi della fatica, affidabilità a lungo termine
Camera di Shock termico (industria LIB):Transizioni istantanee, rilevamento immediato di guasti
Strategia ottimale:Molti produttori combinano sia le camere industriali LIB per una valutazione completa dell'affidabilità, garantire che i prodotti resistano sia agli stress ambientali a lungo termine che agli shock termici estremi
Perché l'industria LIB si erge:
Controllo termico ad alta velocità e alta precisione dimostrato
Personalizzazione flessibile per intervallo di temperatura, tasso di rampa e conteggio del ciclo
Affidabile nei settori automobilistici, aerospaziali, elettronici e di accumulo di energia
LIB industryFornisceCamere a cambio rapido di temperaturaECamere di shock termicoChe forniscono soluzioni di test precise, ripetibili e affidabili. Attraverso la selezione della corretta strategia e dell'attrezzatura di test, i produttori possono identificare i guasti del potenziale in anticipo, ottimizzare la progettazione del prodotto e garantire prestazioni affidabili sul campo.
Supporto tecnico globale e pezzi di ricambio
Garanzia completa di 3 anni che copre i sistemi core
Supporto tecnico a vita fornito da ingegneri senior
Diagnostica e risposta remota rapida entro 1-3 ore
Per soluzioni di test per ciclismo termico su misura e supporto esperto,L'industria LIB è pronta a fornire assistenza con i tuoi requisiti applicativi specifici.
