L'acqua entra di solito in un prodotto in modo drammatico prima. In molte applicazioni reali, il guasto inizia con gocciolamento lento da un soffitto, condensa da sistemi HVAC, acqua che corre lungo un cavo o gocce che cadono su un pannello di controllo durante la pulizia. Per custodie elettriche, connettori, apparecchi di illuminazione per interni, dispositivi medici, prodotti per la casa intelligente ed elettronica industriale, anche piccole gocce possono portare a corrosione, guasti di isolamento, segnali falsi o operazioni non sicure.
AnApparecchio per il test del gocciolamento dell'acqua IPX1 IPX2È progettato per questo tipo di rischio. Crea condizioni dell'acqua gocciolante controllate in modo che gli ingegneri possono valutare se un contenitore protegge i componenti interni dall'ingresso di acqua nocivi secondo i requisiti di test IEC 60529. Anche se il test appare semplice, fattori come portata, posizione del campione, angolo di inclinazione e distribuzione del gocciolamento tutti cambiano il risultato finale.
Un apparecchio per il test del gocciolamento dell'acqua IPX1 IPX2 è un sistema di acqua gocciolante controllato utilizzato per valutare i primi due livelli di protezione impermeabile del codice IP. L'acqua passa attraverso fori uniformemente divisi in un vassoio antigoccia posizionato sopra il campione, creando gocce d'acqua verticali sopra l'attrezzatura sotto il test.
A differenza di spray, jet o test di immersione, IPX1 e IPX2 focus su gocce di caduta a bassa pressione. Questi test simulano condizioni come perdite sul tetto, condensa o gocciolamento leggermente angolato durante il normale servizio.
Un tipico sistema include:
Vassoio antigoccia con fori uniformi
Controllo del flusso d'acqua regolabile
Giradischi per il campione
Meccanismo di inclinazione a 15 ° per test IPX2
Sistema di circolazione e filtrazione dell'acqua
Controllore programmabile
Struttura del piano di lavoro in acciaio inossidabile
La distribuzione dell'acqua stabile e ripetibile è critica. I fori di gocciolamento bloccati, il flusso irregolare o la pressione non stabile possono portare a risultati imprecisi e valutazioni incoerenti.
Livello di prova | Esposizione all'acqua | Posizione del campione | Portata | Durata del Test |
IPX1 | Gocce che cadono verticalmente | Posizione di funzionamento normale, rotante | 1 mm/min | 10 minuti |
IPX2 | Gocce che cadono verticalmente sul contenitore inclinato | Inclinazione di 15 ° in quattro direzioni | 3 mm/min | 2.5 min per posizione |
IPX1 valuta la protezione contro la caduta verticale dell'acqua mentre il prodotto rimane nella sua normale posizione operativa. IPX2 è più esigente perché la custodia è inclinata di 15 ° in quattro direzioni, consente all'acqua di raccogliere cuciture, prese d'aria, ingressi di cavi, pulsanti e interfacce di guarnizioni.
Un prodotto che passa IPX1 può ancora fail IPX2 se l'acqua viaggia lungo i giunti di recinzione o i percorsi del connettore durante l'esposizione inclinata.
IEC 60529 definisce il sistema di codici IP per la protezione della custodia. Per IPX1 e IPX2:
L'acqua cade verticalmente sul campione
IPX1 utilizza un'intensità dell'acqua di 1 mm/min
IPX2 utilizza un'intensità dell'acqua di 3 mm/min
IPX2 richiede il test in quattro posizioni inclinate
Accettazione si basa sulla condizione che l'acqua provochi effetti nocivi
L'effetto nocivo dipende dallo standard e dall'applicazione del prodotto. Piccole tracce di acqua nelle aree di drenaggio possono essere accettabili, mentre l'acqua raggiunge parti vive, pcb, terminali, sensori o barriere isolanti è di solito presa in mano.
Prima del test, l'attrezzatura in prova dovrebbe essere controllata e verificata, comprese le condizioni di recinzione, le guarnizioni, le voci dei cavi e lo stato operativo. Il campione viene quindi posizionato nella sua normale posizione operativa sul giradischi.
Per il test IPX1, l'apparecchio è impostato su 1 flusso d'acqua mm/min e il campione ruota di circa 1 giri/min per 10 minuti. Lo scopo è simulare l'esposizione all'acqua gocciolante verticale in condizioni di installazione normali.
Per il test IPX2, il campione è inclinato di 15 ° dalla sua posizione normale ed esposto in quattro direzioni diverse. La portata dell'acqua aumenta a 3 mm/min, con ogni posizione testata per 2.5 minuti.
Dopo l'esposizione, il prodotto viene controllato per l'ingresso nocivo. Gli ingegneri controllano in genere parti in tempo reale, cavità del connettore, aree PCB, display, superfici isolanti, interruttori e punti di ingresso del cavo. I controlli funzionali vengono spesso utilizzati prima e dopo l'apertura della custodia.
I risultati dei test affidabili contano molto sulla configurazione corretta. Il vassoio antigoccia dovrebbe fornire una distribuzione dell'acqua uniforme attraverso fori puliti e senza ostacoli. L'approvvigionamento idrico stabile e il controllo del flusso sono importanti perché le tensioni di pressione possono incidere sul livello di esposizione.
Il campione dovrebbe essere posizionato il più vicino possibile alla sua condizione di installazione reale. La direzione del cavo, l'impostazione del montaggio e i percorsi di drenaggio possono incidere in modo significativo il comportamento dell'acqua durante il test.
I sistemi professionali di solito includono:
Filtrazione dell'acqua per ridurre il blocco del foro di gocciolamento
Altezza del campione regolabile
Rotazione stabile della piattaforma girevole
Controllo programmabile del flusso e della temporizzazione
Strutture interne in acciaio inossidabile SUS304
Le caratteristiche aiutano a migliorare la produttività durante l'uso in laboratorio continuo.
Anche se la procedura è abbastanza semplice, gli errori di test sono comuni.
I problemi comuni includono:
Utilizzo della portata IPX1 durante il test IPX2
Test IPX2 in una sola direzione inclinata
Avvio del timer prima della stabilizzazione del flusso
Mantenendo i fori di gocciolamento bloccati
Instradamento del cavo non corretto che crea percorsi d'acqua irrealistici
Salto ispezione funzionale dopo l'esposizione
Un problema comune nel test del connettore è il monitoraggio dell'acqua lungo il cavo. Se il cavo viene instradato in modo diverso dalla condizione di installazione reale, il risultato del test potrebbe non riflettere le prestazioni reali sul campo.
Un buon apparato dovrebbe fornire condizioni di test stabili, ripetibili e facili da controllare piuttosto che generare semplicemente acqua gocciolante.
I punti di selezione importanti includono:
Controllo accurato del flusso 1 mm/min e 3 mm/min
Fori antigoccia uniformi da 0.4mm
Rotazione stabile della piattaforma girevole intorno a 1 giri/min
Affidabile funzione di inclinazione di 15 °
Posizionamento del campione regolabile
Sistema di circolazione e filtrazione dell'acqua
Costruzione in acciaio inossidabile SUS304
Controller programmabile Touch screen
Finestra di osservazione per il monitoraggio
Protezioni di sicurezza per perdite e mancanza d'acqua
Per laboratori che eseguono test ripetuti su più prodotti o lotti di produzione, l'automazione aiuta a ridurre gli errori dell'operatore e migliora la consistenza.
Nello sviluppo di prodotti pratici, i test IPX1 e IPX2 sono spesso solo il primo passo della verifica della custodia. Molti prodotti richiedono anche livelli di impermeabilità più elevati o protezione dell'ingresso di polvere secondo IEC 60529 e gli standard correlati.
L'industria LIB fornisce una gamma completa di apparecchiature di prova IP antipolvere e impermeabili, tra cui:
Apparecchiatura di prova impermeabile
Apparecchiatura di prova dell'ingresso della polvereL'industria LIB produce anche camere di prova per la protezione dalla polvere per test IP5X e IP6X. I sistemi tipico includono:
|  |

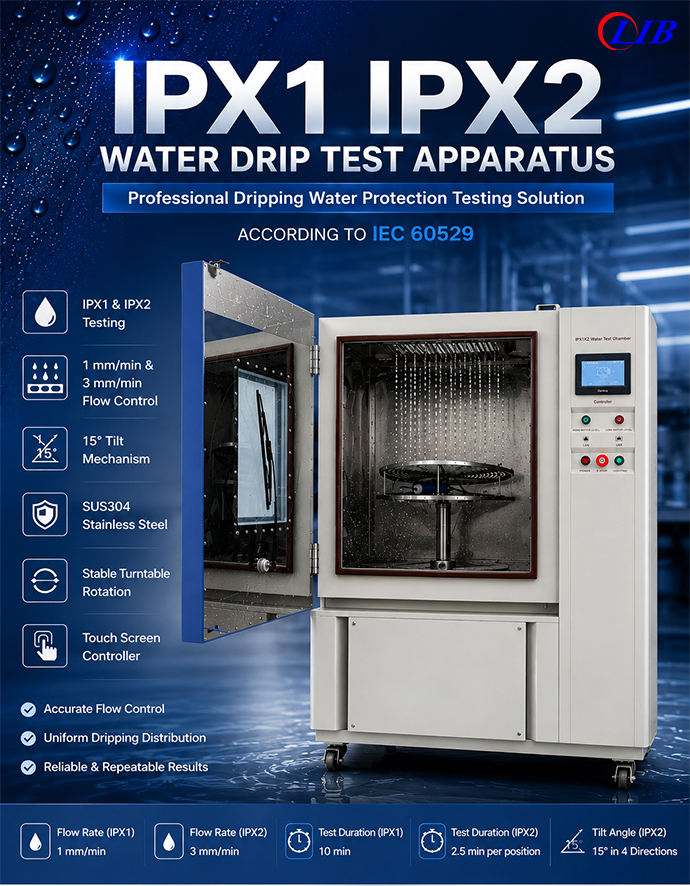

L'attrezzatura per il test del gocciolamento dell'acqua IPX1 IPX2 di LIB industry è progettata per la simulazione stabile del gocciolamento e l'uso in laboratorio a lungo termine. Il sistema supporta il test IPX1 a 1 mm/min per 10 minuti e test IPX2 a 3 mm/min con quattro posizioni di 15 °.
L'uso dell'apparato:
Fori antigoccia da 0.4mm con spaziatura di 20mm
Struttura del giradischi regolabile
Controllo touch screen a colori programmabile
Sistema di circolazione e purificazione dell'acqua
Sala di lavoro in acciaio inossidabile SUS304 e parti a contatto con l'acqua
Per i produttori di connettori ed elettronica, controllo del flusso stabile e posizionamento ripetibile aiutano gli ingegneri a confronta i disegni di tenuta e la consistenza della produzione in modo più efficace.
L'industria LIB si concentra su apparecchiature di prova ambientali affidabili per test impermeabili, antipolvere, sul clima e sulla corrosione.
Perché scegliere l'industria LIB:
Test IEC 60529 stabile e accurato
Costruzione in acciaio inossidabile SUS304
Dimensioni della camera personalizzate disponibili
Controller touch screen facile da usare
Prestazioni affidabili per test di laboratorio continui
Supporto tecnico professionale
3 anni di garanzia
Supporto per il servizio a vita
Se connettori di prova, elettronica, prodotti per l'illuminazione o apparecchiature industriali, l'industria LIB aiuta i clienti a migliorare l'elasticità del prodotto con soluzioni complete di impermeabilità IP e test della polvere.
Contatta l'industria LIB per apparecchiature di prova ambientali personalizzate e supporto tecnico professionale.
I prodotti comuni includono custodie elettriche, connettori, illuminazione a LED, dispositivi per la casa intelligente, apparecchiature mediche, sensori, adattatori di alimentazione e prodotti elettronici per interni esposti a condensa o acqua gocciolante.
Sì. LIB industry fornisce sistemi di test impermeabili e di ingresso di polvere IP completi, inclusi apparecchiature impermeabili al IPX1-IPX8, camere di polvere IP5X/IP6X, camere di sabbia e polvere e sistemi di test di affidabilità ambientale integrati.
Il posizionamento dei cavi impropri può creare percorsi d'acqua irrealistici e produrre risultati imprecisi. La configurazione del Test dovrebbe abbinare le condizioni di installazione progettate quando possibile.
