Introduzione: Perché i display da esterno necessitano di test affidabili di spruzzo di pioggiaI display da esterno sono progettati per funzionare in ambienti difficili, tra cui pioggia intensa, spruzzi stradali, acqua di pulizia, polvere, sbalzi di temperatura ed esposizione prolungata all'aperto. Sebbene un involucro possa apparire completamente sigillato, l'acqua può comunque penetrare attraverso punti deboli come pressacavi, connettori, sportelli di servizio, aperture di ventilazione, elementi di fissaggio e giunzioni dei moduli.
UnaCamera di prova di spruzzo di pioggiafornisce un metodo controllato per simulare l'esposizione reale a pioggia e acqua, aiutando gli ingegneri a verificare le prestazioni di tenuta dell'involucro, convalidare i livelli di protezione IP, identificare i percorsi di infiltrazione e migliorare l'affidabilità del prodotto prima dell'installazione sul campo.
Questo articolo spiega cos'è una camera di prova di spruzzo di pioggia, come funziona, quali standard di test di impermeabilità si applicano, come selezionare l'apparecchiatura giusta e comeLIB Industryfornisce soluzioni professionali di test di impermeabilità IP per display da esterno e prodotti elettronici.
L'affidabilità impermeabile è fondamentale per le apparecchiature elettroniche da esterno. Un guasto del display causato dall'umidità può portare a distorsione dell'immagine, interruzione della comunicazione, problemi di sicurezza elettrica, corrosione e costosa manutenzione.
In pratica, le perdite più difficili sono raramente causate da grandi aperture. Derivano da piccole debolezze di progettazione: acqua che scorre lungo i cavi, ristagni dietro le guarnizioni o penetrazione attraverso fessure aperte da ripetute espansioni e contrazioni termiche. Un alloggiamento del display può persino superare un'ispezione visiva e comunque far entrare umidità attraverso una guarnizione compressa in modo inadeguato, un connettore installato in modo errato, una striscia di tenuta danneggiata o un pannello dell'armadio disallineato.
Punti di ingresso dell'acqua da controllare durante la revisione del progetto:
Giunzioni dell'armadio e giunti dei pannelli
Sportelli di accesso posteriori
Punti di ingresso dei cavi
Connettori e terminali
Strutture di ventilazione
Fori di montaggio
Materiali di tenuta invecchiati
Una volta che l'umidità entra all'interno, non rimane innocua a lungo:
| Rischio di esposizione all'acqua | Possibile guasto |
|---|---|
| Umidità interna | Cortocircuito o guasto elettrico |
| Corrosione dei connettori | Interruzione del segnale |
| Accumulo d'acqua | Danni ai componenti |
| Degrado delle guarnizioni | Vita utile ridotta |
| Danneggiamento dell'isolamento | Rischi per la sicurezza |
Per i display a LED da esterno, gli schermi informativi per il traffico, i display pubblicitari e i monitor industriali, le prestazioni impermeabili influenzano direttamente la stabilità operativa e i costi di manutenzione — ecco perché un processo di test professionale, piuttosto che un controllo visivo una tantum, è ciò che coglie effettivamente questi rischi nascosti prima dell'installazione.
La classificazione IP (Ingress Protection) definita daIEC 60529è il quadro normativo utilizzato per valutare questo. Per la protezione contro l'acqua, i livelli comuni sono IPX3 (spruzzo oscillante, per esposizione alla pioggia), IPX4 (spruzzi d'acqua, per apparecchiature da esterno generiche), IPX5 (getto d'acqua, per ambienti di pulizia) e IPX6 (getto d'acqua potente, per esposizione intensa all'acqua). Scegliere quello giusto è importante: un prodotto che vede solo pioggia normale necessita di un metodo di verifica diverso rispetto a un'apparecchiatura che viene lavata con un tubo durante il lavaggio o la manutenzione.

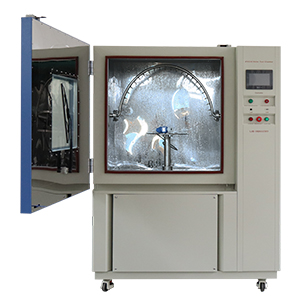

UnaCamera di prova di spruzzo di pioggiaè un sistema di test ambientale progettato per simulare condizioni di pioggia, spruzzo e spruzzi d'acqua in condizioni controllate di laboratorio. A differenza dei test manuali con tubo, che tendono a produrre risultati incoerenti, una camera di spruzzo di pioggia controlla le variabili che determinano effettivamente il risultato — portata dell'acqua, angolo di spruzzo, distanza di spruzzo, durata del test, movimento del campione e pressione dell'acqua — così gli ingegneri possono ripetere le stesse condizioni su diversi progetti di prodotto e confrontare i risultati in modo equo.
Come funziona:l'acqua viene fornita da un serbatoio di circolazione, la pompa la invia a tubi o ugelli di spruzzo, il sistema di spruzzo forma il modello d'acqua richiesto, il campione riceve un'esposizione controllata e gli ingegneri valutano quindi perdite, funzionalità e condizioni interne una volta completato il test.
Una camera tipica è composta da alcuni componenti fondamentali:
Componente |
Funzione |
Ugello di spruzzo o tubo oscillante |
Genera lo spruzzo d'acqua specificato |
Tavola rotante |
Garantisce un'esposizione uniforme del campione |
Sistema di controllo del flusso |
Mantiene condizioni dell'acqua stabili |
Serbatoio di circolazione dell'acqua |
Supporta test continui |
Sistema di filtrazione |
Previene l'intasamento degli ugelli |
Finestra di osservazione |
Consente il monitoraggio durante il test |
Interfaccia di alimentazione impermeabile |
Supporta test funzionali sotto tensione |
Una progettazione affidabile della camera è ciò che mantiene i risultati ripetibili e coerenti tra i laboratori — senza di essa, due laboratori che testano lo "stesso" prodotto possono giungere a conclusioni diverse di superamento/non superamento.
Un test di spruzzo di pioggia non consiste solo nello spruzzare acqua su un prodotto. La preparazione, le condizioni di test e il metodo di valutazione determinano tutti se il risultato rifletta effettivamente le prestazioni nel mondo reale.
Prima del test, il campione deve rimanere nella sua normale condizione di produzione: guarnizioni e dispositivi di fissaggio standard, cavi e connettori installati come sarebbero sul campo, orientamento di montaggio originale e un controllo funzionale di base preventivo. I trucchi di sigillatura temporanei che mascherano le debolezze devono essere evitati — vanificano lo scopo del test.
Da lì, il processo generalmente si articola in quattro fasi. In primo luogo, gli ingegneri selezionano lo standard richiesto — test IP secondo IEC 60529, test di impermeabilità automobilistica ISO 20653 o un requisito specifico del cliente. In secondo luogo, impostano i parametri di test: portata dell'acqua, angolo di spruzzo, distanza, durata dell'esposizione e velocità di rotazione del campione. In terzo luogo, la camera esegue l'esposizione effettiva all'acqua dalle direzioni richieste, mentre gli ingegneri monitorano il funzionamento del display, la stabilità dell'immagine, i segnali di comunicazione e qualsiasi perdita visibile. Infine, completano la valutazione dell'impermeabilità — controllando le tracce d'acqua interne, verificando la funzionalità elettrica, testando l'isolamento, ispezionando le guarnizioni e tracciando il percorso del guasto se l'acqua è penetrata. L'obiettivo non è solo un risultato di superamento/non superamento; è capire esattamente dove e perché l'acqua è entrata nel prodotto.
Per i display da esterno e gli involucri elettronici, due standard emergono più spesso:IEC 60529 and ISO 20653.
IEC 60529 definisce il sistema di classificazione della protezione IP per gli involucri elettrici ed elettronici, dove la seconda cifra di un codice IP rappresenta il livello di protezione contro l'ingresso di acqua.
Classe IP |
Metodo di prova |
Parametri principali |
Applicazione tipica |
IPX3 |
Spruzzo oscillante |
Angolo di spruzzo fino a ±60° dalla verticale |
Display da esterno, apparecchi di illuminazione |
IPX4 |
Acqua spruzzata |
Spruzzo da più direzioni |
Prodotti elettronici da esterno |
IPX5 |
Getto d'acqua |
Ugello da 6,3 mm, 12,5 L/min |
Apparecchiature esposte a getti d'acqua |
IPX6 |
Getto d'acqua potente |
Ugello da 12,5 mm, 100 L/min |
Ambienti esterni gravosi |
Per i produttori di display da esterno, IPX3 e IPX4 coprono il caso quotidiano: pioggia e spruzzi d'acqua.
I display montati su veicoli e i componenti elettronici automobilistici rientrano nellaISO 20653, che aggiunge test dell'acqua a pressione più elevata oltre ai test IP standard — IPX4K (acqua spruzzata a pressione) per componenti esterni automobilistici, IPX6K (getto d'acqua ad alta pressione) per sistemi elettronici montati su veicoli e IPX9K (pulizia ad alta temperatura e alta pressione) per parti esposte al lavaggio. Questi si presentano di routine per display di veicoli, apparecchiature di ricarica, sensori automobilistici e moduli di controllo elettronici. Come sempre, gli ingegneri dovrebbero confermare l'esatta versione dello standard e i parametri richiesti nelle specifiche del prodotto piuttosto che dare per scontato.

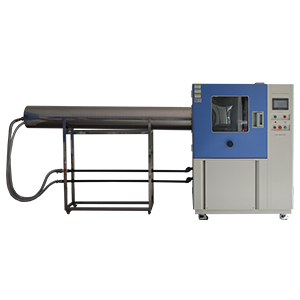

Entrambi i sistemi verificano l'impermeabilità, ma simulano condizioni diverse: le camere di spruzzo di pioggia riproducono pioggia e spruzzi (IPX3/IPX4), mentre le camere a getto d'acqua riproducono l'impatto diretto ad alta pressione (IPX5/IPX6). Un display informativo stradale necessita principalmente di test di pioggia e spruzzi; un modulo elettronico per veicoli che passa attraverso un autolavaggio necessita invece di test di getto ad alta pressione. La scelta giusta dipende dall'ambiente che il prodotto dovrà effettivamente affrontare, e per i laboratori che devono coprire diversi livelli IP, una configurazione di test integrata è di solito più efficiente rispetto all'esecuzione di sistemi separati.
| Confronto | Camera di spruzzo di pioggia | Camera a getto d'acqua |
|---|---|---|
| Scopo principale | Simulare condizioni di pioggia e spruzzi | Simulare un forte impatto dell'acqua |
| Esposizione all'acqua | Spruzzo e schizzi | Getto ad alta pressione |
| Standard comuni | IPX3, IPX4 | IPX5, IPX6 |
| Focus del test | Prestazioni di tenuta sotto la pioggia | Resistenza contro la pressione diretta dell'acqua |
| Applicazioni tipiche | Display da esterno, insegne a LED, armadi elettronici | Parti automobilistiche, apparecchiature industriali |
 |
 |
LIB Industryfornisce camere di prova di spruzzo di pioggia professionali e soluzioni di test di impermeabilità IP per prodotti elettronici, display da esterno, componenti automobilistici e apparecchiature industriali. I sistemi LIB sono progettati per aiutare i clienti a:
Verificare le prestazioni impermeabili
Soddisfare i requisiti di test internazionali
Identificare le debolezze di tenuta
Migliorare l'affidabilità del prodotto prima della produzione di massa
Le apparecchiature di prova della pioggia LIB industry supportano test basati su IEC 60529 IPX1–IPX6, ISO 20653 test di impermeabilità automobilistica e requisiti di verifica specifici del cliente, consentendo ai produttori di eseguire test di ingresso dell'acqua affidabili e ripetibili. Tale ripetibilità dipende da quanto strettamente vengono controllate le condizioni di spruzzo:
Flusso d'acqua controllato
Angoli di spruzzo regolabili
Distribuzione uniforme dell'acqua
Durata del test stabile
Risultati dei test ripetibili
Per i laboratori che eseguono test frequenti, anche la qualità costruttiva è importante:
Caratteristica |
Vantaggio |
Camera in acciaio inox SUS304 |
Resistenza alla corrosione e durata |
Tubo oscillante regolabile |
Supporta test di spruzzo IPX3/IPX4 |
Opzioni di raggio del tubo da 400 mm e 600 mm |
Adatto a diverse dimensioni del campione |
Sistema di circolazione dell'acqua |
Riduce il consumo di acqua |
Sistema di filtrazione fine |
Previene l'intasamento degli ugelli |
Monitoraggio del flusso |
Migliora l'accuratezza del test |
Interfaccia di alimentazione impermeabile |
Consente test funzionali durante l'esposizione |
Per display da esterno di grandi dimensioni o prodotti non standard, LIB può anche fornire fissaggi personalizzati, dimensioni della camera e configurazioni di test
La scelta della camera giusta inizia con lo standard che il prodotto deve soddisfare — IEC 60529 IPX3/IPX4 per pioggia e spruzzi, IPX5/IPX6 per test di getto d'acqua, o ISO 20653 IPX4K/IPX6K/IPX9K per applicazioni automobilistiche. Ciascuno richiede diversi metodi di spruzzo, pressione dell'acqua, portate, design degli ugelli e distanze di test, quindi scegliere l'apparecchiatura basandosi solo sulle dimensioni del prodotto, senza verificare prima lo standard, è un modo comune per ottenere risultati imprecisi.
Successivamente, contano le dimensioni e le condizioni di installazione. Prima dell'acquisto, considerare:
Dimensioni del display
Peso del prodotto
Angolo di installazione
Requisiti di connessione dei cavi
Progettazione del fissaggio
I display da esterno in particolare dovrebbero generalmente essere testati nella loro reale condizione di installazione, poiché il comportamento dell'acqua cambia con la posizione di montaggio, la struttura di drenaggio, il percorso dei cavi e il design dell'involucro.
Vale anche la pena pensare al futuro — un sistema flessibile ora può evitare costose sostituzioni di apparecchiature in seguito. Le aziende dovrebbero considerare se potrebbero eventualmente aver bisogno di:
Test di protezione IP superiore
Campioni più grandi
Fissaggi aggiuntivi
Test funzionali sotto tensione
Soluzioni di test personalizzate
Infine, verificare gli aspetti fondamentali dell'apparecchiatura stessa — controllo stabile del flusso d'acqua, monitoraggio affidabile della pressione, distribuzione uniforme dello spruzzo, facilità di manutenzione e supporto alla calibrazione — oltre all'esperienza del fornitore, poiché l'assistenza all'installazione, la formazione e il supporto post-vendita influenzano tutti l'affidabilità dei test nel tempo.
A cosa serve una Camera di Prova di Spruzzo di Pioggia?
Simula condizioni di pioggia, spruzzo e schizzi d'acqua per valutare se un involucro di prodotto può prevenire l'ingresso di acqua. Le applicazioni comuni includono display da esterno, schermi a LED, armadi elettronici, componenti automobilistici e apparecchiature industriali.
Quali classi IP può testare una Camera di Prova di Spruzzo di Pioggia?
Le configurazioni standard coprono IPX3 e IPX4. A seconda dell'allestimento, i sistemi possono anche estendersi a IPX5, IPX6, IPX6K e IPX9K — il livello richiesto dipende dall'applicazione del prodotto e dallo standard applicabile.
Qual è la differenza tra il test di impermeabilità IPX3 e IPX4?
IPX3 simula lo spruzzo d'acqua da angoli limitati, simile alla pioggia. IPX4 simula schizzi d'acqua da tutte le direzioni attorno all'involucro, fornendo una verifica di protezione più ampia per prodotti esposti a condizioni meteorologiche variabili.
Una Camera di Prova di Spruzzo di Pioggia può testare display a LED da esterno?
Sì — è ampiamente utilizzata per questo, verificando le prestazioni di tenuta dell'armadio, la protezione dei connettori, la struttura impermeabile e la stabilità funzionale dopo l'esposizione all'acqua. I display di grandi dimensioni potrebbero richiedere fissaggi personalizzati e configurazioni della camera.
Quale garanzia e supporto post-vendita offre LIB?
LIB industry offre una garanzia di 3 anni con supporto a vita, supportata da quattro centri di assistenza globali nel Regno Unito, negli Stati Uniti, in Canada e in Malesia, oltre a 29 agenti in tutto il mondo — offrendo un vero servizio a sportello unico dall'acquisto all'installazione e al supporto continuo.
I prodotti da esterno devono resistere a condizioni meteorologiche variabili e l'affidabilità impermeabile è essenziale per il funzionamento a lungo termine. UnaCamera di prova di spruzzo di pioggiaaiuta i produttori a simulare l'esposizione reale a pioggia e acqua in condizioni controllate, consentendo agli ingegneri di verificare la protezione dell'involucro, identificare i rischi di perdita e migliorare i progetti dei prodotti.
Dai display da esterno e gli involucri elettronici ai componenti automobilistici, LIB Industry fornisce soluzioni professionali di test di impermeabilità basate su standard internazionali tra cui IEC 60529 e ISO 20653. Con un supporto ingegneristico esperto, progettazione di apparecchiature personalizzate e un servizio post-vendita completo, LIB aiuta i clienti a costruire prodotti più affidabili e ad accelerare i test di affidabilità ambientale.
Contattate oggi LIB Industry per ottenere specifiche tecniche, raccomandazioni sui prodotti e soluzioni personalizzate di test di impermeabilità per la vostra applicazione.
