Quando si seleziona unCamera a Variazione Rapida di Temperatura per il Settore Aerospazialeper test di avionica sotto alimentazione, il range di temperatura e il volume della camera sono solo considerazioni di base. I moderni sistemi avionici, inclusi computer di volo, moduli di comunicazione, unità radar e apparecchiature di controllo potenza, generano calore durante il funzionamento. Pertanto, la camera deve simulare ambienti di temperatura estrema mentre rimuove il calore dai campioni sotto test energizzati e mantiene la velocità di variazione della temperatura richiesta.
Una camera a variazione rapida di temperatura adatta deve essere valutata in base al profilo di test reale, inclusi la generazione di calore del DUT, i requisiti di rampa di temperatura, le prestazioni del flusso d'aria, la capacità frigorifera e gli standard di qualifica aerospaziale.
LIB industry progetta camere a variazione rapida di temperatura personalizzate per applicazioni di elettronica aerospaziale e test di affidabilità, aiutando gli ingegneri a verificare le prestazioni del prodotto in condizioni operative realistiche.

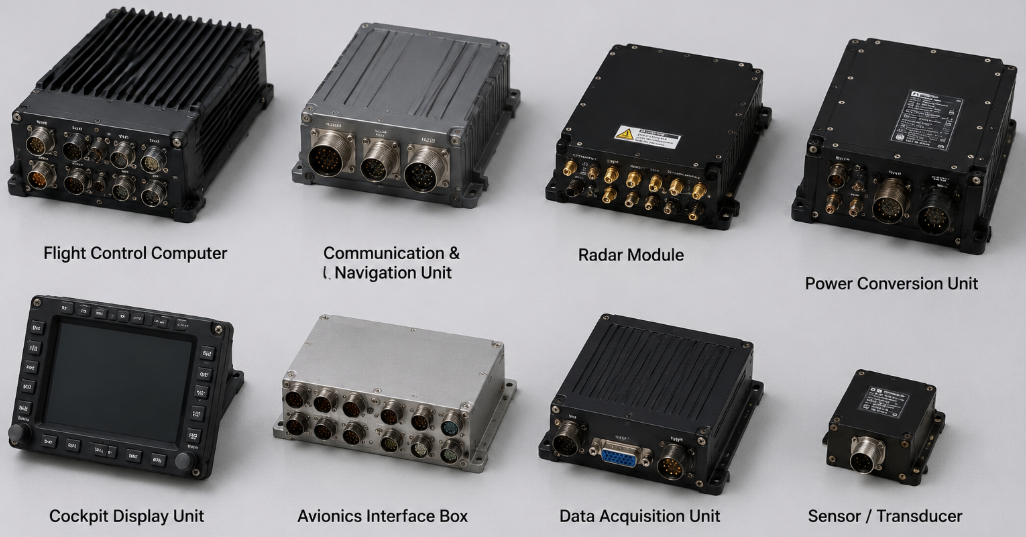

I test di avionica sotto alimentazione sono più impegnativi rispetto ai test di componenti passivi perché l'apparecchiatura in prova diventa una fonte di calore durante il funzionamento.
Un computer di volo o una centralina elettronica sotto alimentazione possono generare diversi livelli di calore a seconda del carico di lavoro del processore, dello stato di comunicazione, dell'efficienza di conversione di potenza e delle condizioni operative. Durante una rampa a bassa temperatura, il calore rilasciato dal DUT influisce direttamente sulle prestazioni di raffreddamento della camera.
La sfida termica totale proviene solitamente da tre aspetti: la massa termica del DUT e dei dispositivi di fissaggio, il calore continuo generato dall'elettronica sotto alimentazione e l'energia richiesta per cambiare la temperatura del prodotto entro il tempo specificato.
Ciò significa che una camera che raggiunge -40°C a vuoto potrebbe non ottenere le stesse prestazioni di transizione della temperatura durante il test di un insieme avionico energizzato.
Per le applicazioni aerospaziali, la selezione della camera dovrebbe basarsi sulle condizioni di test effettive sotto carico anziché solo sulle specifiche pubblicate per camera vuota.
.webp)
Come Definire i Requisiti per i Test a Variazione Rapida di Temperatura in Ambito AerospazialePrima di acquistare una camera a variazione rapida di temperatura, gli ingegneri dovrebbero definire chiaramente il profilo di test completo. Intervallo di temperatura, velocità di variazione della temperatura, tempo di permanenza, condizione del prodotto, progettazione del fissaggio e criteri di accettazione influenzano tutti la configurazione finale della camera.
La temperatura dell'aria della camera e la temperatura del DUT devono essere considerate separatamente. Un grande involucro in alluminio o un insieme elettronico ad alta densità potrebbero richiedere tempo aggiuntivo per raggiungere l'equilibrio termico. Pertanto, i clienti dovrebbero definire se il periodo di permanenza inizia quando la camera raggiunge la temperatura target o quando i sensori di temperatura del DUT diventano stabili.
La velocità di rampa della temperatura è un altro fattore critico. Una camera valutata a 10°C/min a vuoto potrebbe non fornire le stesse prestazioni con un sistema avionico sotto alimentazione, dispositivi di fissaggio pesanti e connessioni via cavo.
Ad esempio, un requisito più significativo sarebbe:
“Velocità di raffreddamento media dell'aria camera di 10°C/min da +70°C a -40°C con un DUT energizzato che produce un carico termico di 800W.”
Questa specifica consente ai fornitori di valutare la capacità frigorifera reale anziché confrontare solo i parametri nominali.
Per la qualifica aerospaziale, si dovrebbe considerare anche lo standard richiesto. RTCA DO-160G Sezione 5 definisce i requisiti di variazione di temperatura per le apparecchiature di bordo, mentre MIL-STD-810H Metodo 503.7 copre i test relativi allo shock termico. La configurazione finale della camera dipende dalla procedura richiesta, dal profilo di temperatura e dall'ambiente di applicazione.
Il calcolo del carico termico è uno dei passaggi più importanti nella selezione di una camera a variazione rapida di temperatura per test di avionica sotto alimentazione.
Il fabbisogno totale di raffreddamento può essere stimato come:
Qtotale = Qlive + Qmass + Qfissaggio + Qinfiltrazione + Qausiliario
Il calcolo include il calore generato dall'apparecchiatura sotto alimentazione, l'energia richiesta per cambiare la temperatura del DUT e dei fissaggi, la dispersione termica dall'ambiente e perdite di sistema aggiuntive.
Per il test in rampa di temperatura:
Qmass = m × cp × ΔT ÷ t
dove:
m rappresenta la massa del prodotto e del fissaggio
cp rappresenta la capacità termica specifica
ΔT rappresenta la differenza di temperatura
t rappresenta il tempo di transizione
Ad esempio, un DUT e un fissaggio equivalenti a 18 kg di alluminio che si raffreddano da +55°C a -40°C a 10°C/min richiedono una capacità di raffreddamento significativa. Se il sistema avionico genera calore aggiuntivo durante il funzionamento, il sistema frigorifero deve gestire sia il carico di transizione termica sia l'emissione continua di calore.
Questo è il motivo per cui un DUT sotto alimentazione che genera 800W non richiede semplicemente un sistema di raffreddamento da 800W. La camera deve anche compensare le perdite di refrigerazione a bassa temperatura, la massa termica dei fissaggi, la conduzione di calore dei cavi e la dispersione termica della camera.
Un fornitore professionale dovrebbe valutare le prestazioni di raffreddamento al punto di funzionamento reale, specialmente nella condizione di temperatura più bassa.
Molte camere ambientali possono raggiungere specifiche impressionanti in condizioni di camera vuota. Tuttavia, i test aerospaziali vengono eseguiti con prodotti reali, fissaggi reali, elettronica sotto alimentazione e strumentazione collegata.
La condizione più difficile spesso si verifica verso la fine di una rampa a bassa temperatura. In questa fase, la capacità frigorifera diminuisce mentre il DUT continua a generare calore. Se la camera non è dimensionata correttamente, il risultato può essere una velocità di rampa più lenta, un controllo della temperatura instabile o un tempo di prova prolungato.
Quando si valuta una camera a variazione rapida di temperatura, i clienti dovrebbero verificare:
Prestazioni di rampa della temperatura sotto carico
Capacità di raffreddamento alla temperatura più bassa
Capacità di mantenimento continuo
Prestazioni di recupero dopo l'apertura della porta o cambi di modalità operativa
Anche la progettazione del flusso d'aria è essenziale. Grandi fissaggi, fasci di cavi o più insiemi possono limitare la circolazione e creare differenze di temperatura all'interno dello spazio di lavoro. Un corretto posizionamento dei sensori e una validazione del flusso d'aria aiutano a garantire risultati di test ripetibili.
Per le applicazioni di avionica sotto alimentazione, la camera dovrebbe includere anche funzioni di sicurezza e monitoraggio appropriate, come protezione indipendente della temperatura, porte di accesso per cavi, registrazione dati e funzioni di arresto controllato.

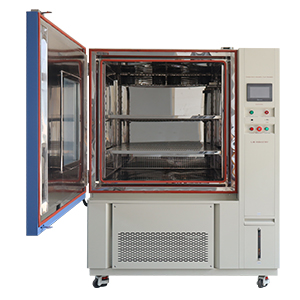

LIB industry fornisce camere a variazione rapida di temperatura progettate per test di affidabilità elettronica, ciclaggio termico e applicazioni impegnative di simulazione ambientale.
Le camere sono disponibili in diverse dimensioni e configurazioni di spazio di lavoro per soddisfare i diversi requisiti dei DUT.
| Item | Specifica |
|---|---|
| Volume dello spazio di lavoro | 100L, 225L, 500L, 800L, 1000L |
| Intervallo di temperatura | -20°C a +150°C / -40°C a +150°C / -70°C a +150°C |
| Velocità di variazione della temperatura | 5°C/min, 10°C/min, 15°C/min, personalizzabile fino a 20°C/min |
| Fluttuazione di temperatura | ±0,5°C |
| Deviazione di temperatura | ±2,0°C |
| Capacità di carico termico | 1000W o personalizzata secondo requisiti |
 | |
|
|
|
| Camera di Lavoro Robusta | Foro per Cavi | Sensore di Temperatura e Umidità |
Le camere a variazione rapida di temperatura LIB sono progettate in base ai requisiti di test reali piuttosto che solo alle prestazioni standard di camera vuota.
Il sistema può essere personalizzato con capacità frigorifera, progettazione del flusso d'aria, porte per cavi, funzioni di acquisizione dati e protezione di sicurezza appropriate in base alle condizioni del DUT.
Per i test di avionica sotto alimentazione, gli ingegneri LIB possono esaminare la dissipazione di calore del prodotto, la struttura dei fissaggi, la velocità di rampa richiesta e gli standard aerospaziali applicabili prima di raccomandare la configurazione appropriata della camera.
LIB industry fornisce soluzioni complete di simulazione ambientale oltre alle camere a variazione rapida di temperatura.
|
Camera di Prova di Temperatura e Umidità Test di affidabilità e invecchiamento ambientale per l'elettronica aerospaziale |
Transizione estrema di temperatura e valutazione dello shock termico |
|
Camera di Prova di Temperatura e Vibrazione Test combinati di temperatura e vibrazione per apparecchiature aerospaziali |
Camera di Prova Ambientale Walk-in Assiemi aerospaziali di grandi dimensioni e validazione completa di apparecchiature |
Questi sistemi possono essere integrati in un programma completo di test di affidabilità per componenti aerospaziali, sistemi elettronici e materiali avanzati.
Il carico termico deve includere il consumo di potenza del DUT, la massa termica del prodotto e dei fissaggi, i requisiti di transizione di temperatura, la conduzione dei cavi e le perdite della camera. La capacità finale della camera dovrebbe essere verificata nelle condizioni di test effettive sotto carico.
Sì. Le camere a variazione rapida di temperatura LIB possono essere configurate per applicazioni di ciclaggio termico e test ambientali correlati in base ai requisiti MIL-STD-810H. La configurazione finale dipende dalla procedura di test e dal profilo di temperatura richiesti.
I clienti dovrebbero fornire l'intervallo di temperatura richiesto, la velocità di rampa, le dimensioni del DUT, il peso del prodotto, la dissipazione di calore, i dettagli dei fissaggi, le condizioni operative e gli standard di test applicabili. Gli ingegneri LIB possono quindi raccomandare una progettazione della camera adatta in base ai requisiti di test completi.
LIB fornisce unagaranzia di tre anni. per le camere di prova ambientali, che copre difetti di fabbricazione e problemi di qualità dell'apparecchiatura.
Dopo il periodo di garanzia, LIB continua a fornire supporto tecnico a vita. I clienti devono solo coprire il costo dei pezzi di ricambio quando necessario.
LIB fornisce anche risoluzione dei problemi da remoto, consulenza tecnica e supporto di assistenza a lungo termine per aiutare i clienti a mantenere il funzionamento stabile dell'attrezzatura.
Sì. LIB fornisce supporto di installazione e messa in servizio one-stop per i clienti.
Il servizio include guida all'installazione dell'attrezzatura, formazione operativa, configurazione dei parametri, verifica delle prestazioni e assistenza tecnica dopo la consegna.
Attraverso un supporto progettuale completo dall'analisi dei requisiti all'installazione e formazione, LIB aiuta i clienti a mettere rapidamente in funzione le apparecchiature di test ambientali.
La selezione della camera a variazione rapida di temperatura giusta richiede più del confronto tra intervallo di temperatura e dimensioni della camera.
La camera deve corrispondere alle effettive condizioni del DUT sotto alimentazione, al carico termico, al profilo di temperatura, ai requisiti di flusso d'aria e agli standard di test aerospaziali.
Con anni di esperienza nei test di simulazione ambientale, LIB industry fornisce soluzioni di camere personalizzate, supporto ingegneristico professionale, garanzia di tre anni e assistenza di servizio a vita per clienti in tutto il mondo.
Contatta LIB industry per discutere i tuoi requisiti di camera a variazione rapida di temperatura per il settore aerospaziale.
