Condizioni di test JESD22-A104 completamente supportate
Le camere per cicli termici LIB Industry sono progettate per supportare pienamente i profili di temperatura specificati nello standard JESD22-A104, consentendo agli utenti di passare facilmente da una condizione di test all’altra in base ai requisiti del prodotto. Supporto per le condizioni A–M di JESD22-A104.
Condizione |
Bassa temperatura |
Alta temperatura |
Applicazioni tipiche |
A |
-55°C (+0/-10°C) |
+85°C (+10/-0°C) |
Elettronica di consumo, circuiti integrati di grado commerciale |
B |
-55°C (+0/-10°C) |
+125°C (+10/-0°C) |
Componenti industriali, elettronica automotive generica |
C |
-65°C (+0/-10°C) |
+150°C (+10/-0°C) |
Aerospaziale, militare, dispositivi a semiconduttore ad alta affidabilità |
G |
-40°C (+0/-10°C) |
+125°C (+10/-0°C) |
Elettronica automotive (AEC-Q100 / AEC-Q200) |
H |
-55°C (+0/-10°C) |
+175°C (+10/-0°C) |
Semiconduttori di potenza ad alta temperatura e dispositivi elettronici avanzati |
La camera per cicli termici supporta profili di ciclo termico programmabili con velocità di rampa, tempi di permanenza e numero di cicli personalizzabili. I parametri di test possono essere configurati per soddisfare i requisiti JESD22-A104 in base alla massa del campione, al carico termico e agli obiettivi di qualificazione.
Perché scegliere LIB Industry per i test JESD22-A104?
Ampio intervallo di temperatura
Intervalli di temperatura disponibili:
Controllo preciso della temperatura
Fluttuazione della temperatura: ±0,5°C
Deviazione della temperatura: ±2,0°C
Distribuzione uniforme del flusso d'aria Garantisce che ogni campione subisca lo stesso stress termico durante test di lunga durata.
Funzionamento continuo affidabile
I programmi di qualificazione dei semiconduttori richiedono spesso test di diverse settimane.
Le camere LIB offrono:
Camera di lavoro in acciaio inossidabile SUS304
Sistema di refrigerazione industriale
Ventilatore di circolazione a lunga durata
Capacità di funzionamento continuo Progettata per test di affidabilità prolungati senza interruzione.
Profili termici programmabili
Il controller touchscreen consente di creare profili di ciclo termico personalizzati, tra cui:
|

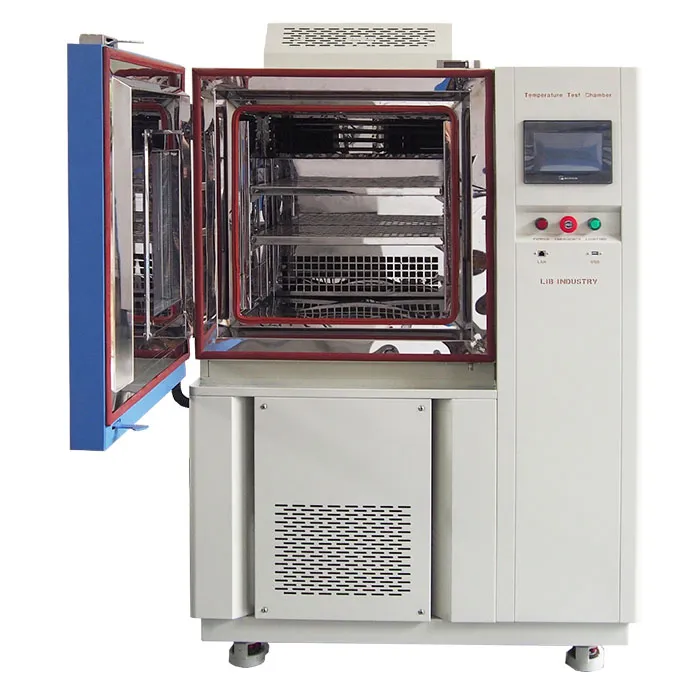

Camera di prova in acciaio inossidabile
|
Sistema di refrigerazione efficiente
|
|
Porta di accesso cavi sigillata
|
Sistema di circolazione dell'aria uniforme
|
Specifiche della camera per cicli termici JESD22-A104
Modello |
TR5-100 |
TR5-225 |
TR5-500 |
TR5-800 |
TR5-1000 |
Dimensioni interne (mm) |
400*500*500 |
500*600*750 |
700*800*900 |
800*1000*1000 |
1000*1000*1000 |
Dimensioni esterne (mm) |
900*1050*1620 |
1000*1140*1870 |
1200*1340*2020 |
1300*1540*2120 |
1500*1540*2140 |
Volume interno |
100L |
225L |
500L |
800L |
1000L |
Carico termico |
1000W |
|
Intervallo di temperatura
|
A : -20℃ ~ +150 ℃
B : -40℃ ~ +150 ℃
C: -70℃ ~ +150 ℃
|
Fluttuazione della temperatura |
± 0,5 ℃ |
Deviazione della temperatura |
± 2,0 ℃ |
Velocità di raffreddamento |
10℃/min (15℃/min) |
Velocità di riscaldamento |
10℃/min (15℃/min) |
Controller |
Controller touch screen LCD a colori programmabile, interfaccia multilingue, Ethernet, USB |
Sistema di raffreddamento |
Sistema di refrigerazione a compressione meccanica |
Materiale esterno |
Lamiera d'acciaio con rivestimento protettivo |
Materiale interno |
Acciaio inossidabile SUS304 |
Alimentazione |
380V |
Rumorosità massima |
65 dBA |
Applicazioni dei cicli termici JESD22-A104
I test di ciclo termico JESD22-A104 sono ampiamente utilizzati nei settori dei semiconduttori, dell'automotive e dell'elettronica per valutare l'affidabilità dei prodotti sottoposti a stress termici ripetuti.
Dispositivi a semiconduttore
BGA, QFN, CSP, pacchetti IC
Elettronica automotive
ECU, ADAS, sensori, BMS
Elettronica di potenza
IGBT, MOSFET, dispositivi SiC, convertitori di potenza
Sistemi elettronici
Assiemi PCB, apparecchiature di comunicazione, elettronica industriale e di consumo
Tutte le apparecchiature di test LIB sono supportate da unaGaranzia di 3 anni e assistenza tecnica a vitache garantisce affidabilità a lungo termine e supporto post-vendita globale.
Contattare LIB Industry per la configurazione adatta ai vostri requisiti di test JESD22-A104 orequisiti di test di shock termico.
