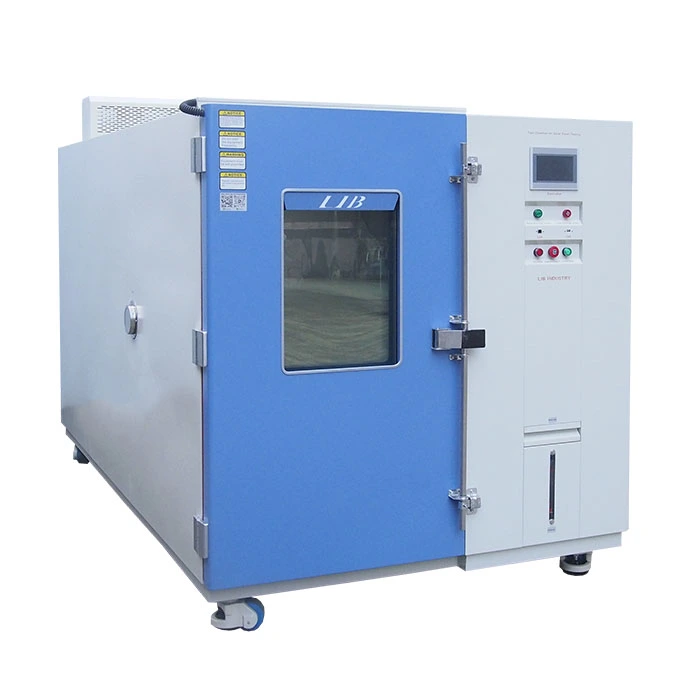

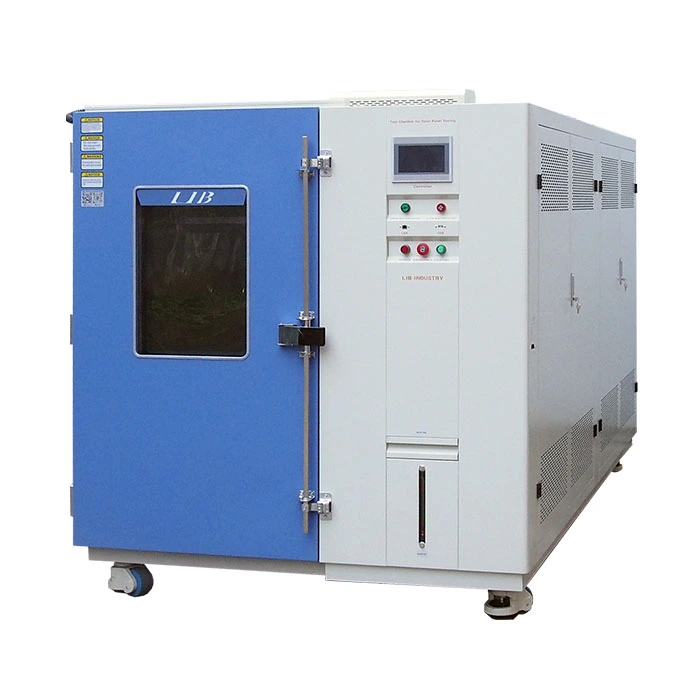

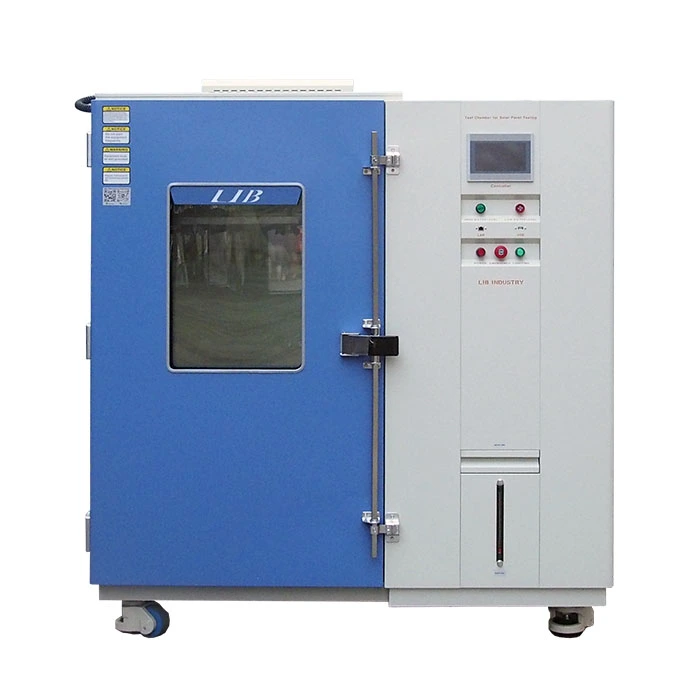

Camera climatica PV, un tipo di camera di temperatura e umidità, è utilizzata principalmente per test di simulazione di temperatura e umidità di prodotti fotovoltaici (PV) per valutarne le prestazioni e l'affidabilità in diverse condizioni di temperatura e umidità, con intervallo di temperatura da -60℃ ～ +100 ℃ e intervallo di umidità dal 20% ~ 98% UR.
Modello: DHPV-04,PV-04
Standard: ,IEC 62804,IEC 61215,IEC 61646,IEC 62108,UL 1703,JIS C-8990,C-8991,C-8917,C-8938

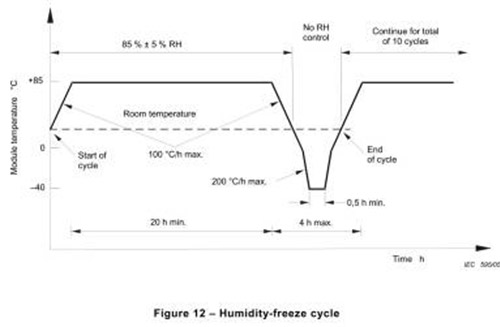

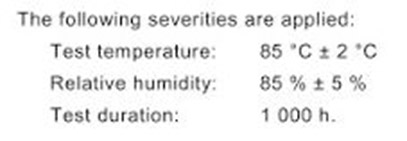

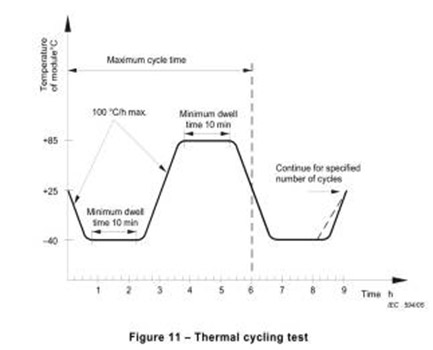

1. In qualità di professionistaproduttore di camere ambientali, la nostra camera di prova per moduli PV simula fedelmente le varie condizioni di temperatura e umidità che i prodotti fotovoltaici possono incontrare durante l'uso reale, come condizioni climatiche in diverse regioni, variazioni di temperatura e umidità nelle diverse stagioni, ecc. È possibile eseguire test secondo gli standard per punti speciali come temperatura 85 e umidità 85.
2. L'efficienza del test è elevata e più prodotti PV possono essere testati contemporaneamente, oppure lo stesso prodotto può essere testato in una varietà di diverse condizioni di temperatura e umidità. E la velocità di salita e discesa della temperatura della camera climatica PV è più rapida.
3. Portacampioni regolabile, l'altezza del portacampioni può essere regolata per migliorare l'applicabilità a diverse dimensioni di moduli fotovoltaici. Anche l'angolo di posizionamento del modulo fotovoltaico può essere regolato.
4. Fattori ambientali personalizzabili. Oltre a temperatura e umidità, è possibile personalizzare anche altri fattori ambientali come luce, pioggia, velocità del vento, nebbia salina, ecc., questi fattori ambientali possono essere controllati singolarmente o in combinazione.
Modello |
PV-04 |
||
Dimensioni interne (mm) |
1300*700*1350 |
||
Dimensioni complessive (mm) |
1900*1100*1750 |
||
Volume interno |
1220L |
||
Parametro |
Intervallo di temperatura |
-60℃ ～ +100 ℃ |
|
Fluttuazione della temperatura |
± 0.5 ℃ |
||
Deviazione di temperatura |
± 2.0 ℃ |
||
Intervallo di umidità |
20% ~ 98% RH |
||
Deviazione di umidità |
± 2.5% RH |
||
Velocità di variazione della temperatura |
1 ~ 3.4℃ / Min |
||
Dimensioni pannello |
1M*2M |
||
Capacità pannelli |
4 / 6 / 8 / 10 / 12 Pezzi |
||
Controller |
Controller programmabile con touch screen a colori LCD |
||
Connessione Ethernet, collegamento PC, USB | |||
Umidità |
Sistema di alimentazione idrica |
Alimentazione idrica automatica |
|
Sistema di alimentazione idrica |
Sistema di purificazione dell'acqua |
||
Umidificatore |
Umidificatore ad evaporazione a superficie in acciaio inox con isolamento esterno |
||
Deumidificazione |
Evaporatore |
||
Sensore |
Sensore di temperatura |
PTR Platino Resistenza PT100Ω/MV Classe A, accuratezza 0.001℃ |
|
Sensore di umidità |
Sensore a bulbo secco e umido |
||
Serbatoio acqua integrato (mm) |
270*300*450 |
||
Dimensioni finestra di osservazione (mm) |
330*370 |
||
Circolazione dell'aria |
Ventilatore centrifugo |
||
Dispositivi di sicurezza |
Protezione contro la combustione a secco dell'umidificatore; Protezione da sovratemperatura; Protezione da sovracorrente; Protezione da alta pressione del refrigerante; Protezione da mancanza d'acqua; Protezione da dispersioni a terra |
||

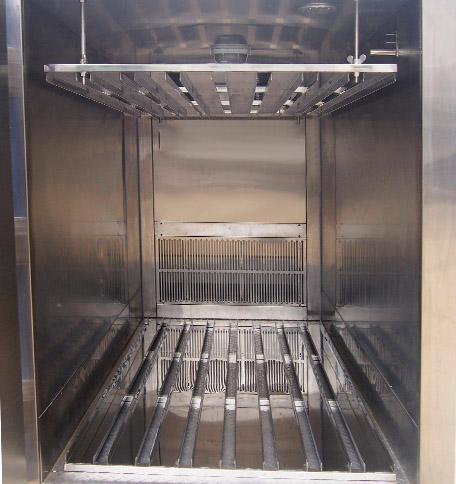

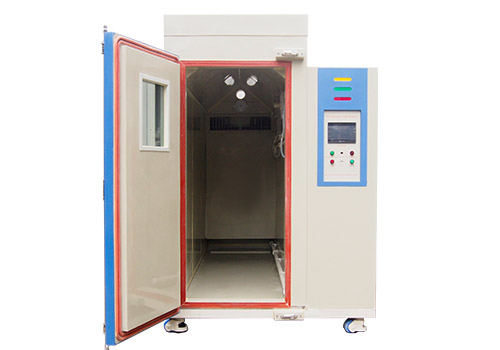

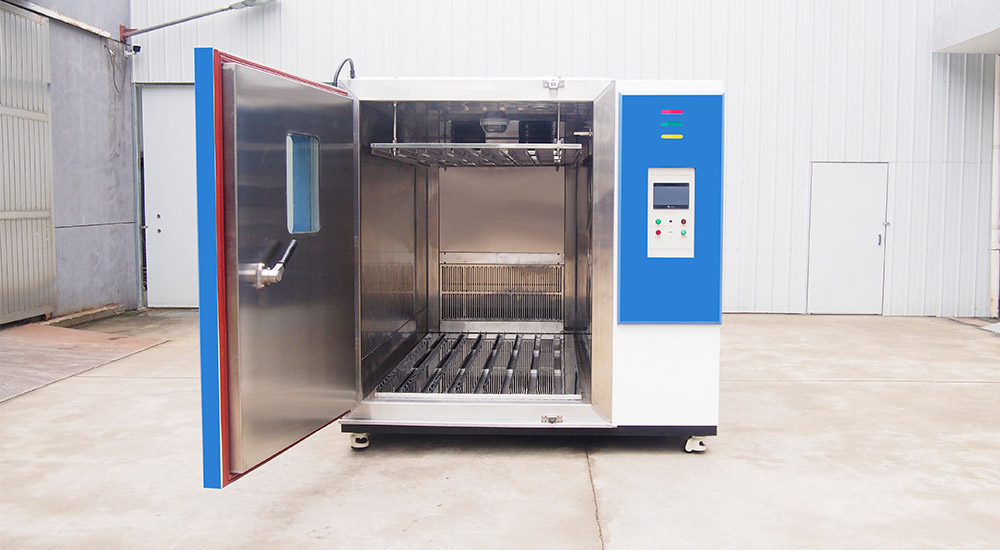

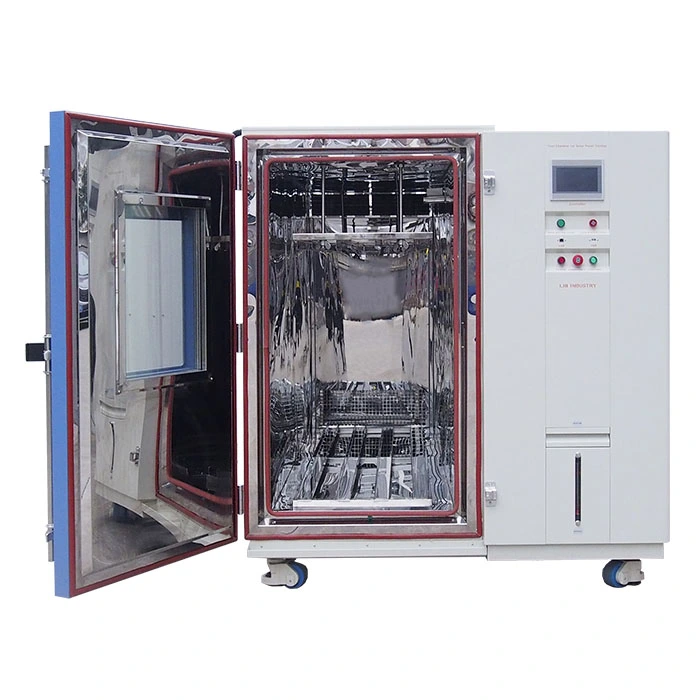

La camera di lavoro è generalmente progettata come un cuboide per facilitare il posizionamento dei pannelli fotovoltaici. Il pannello PV è posizionato verticalmente e l'angolo può essere regolato verticalmente. Sono presenti ripiani per campioni nella parte superiore della camera di lavoro per tenere i pannelli PV in posizione.

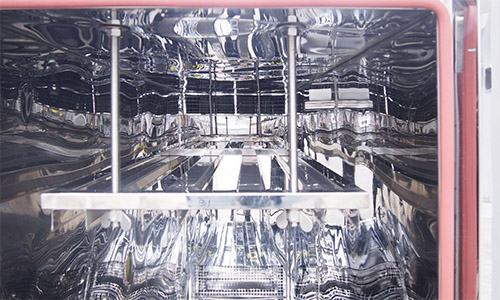

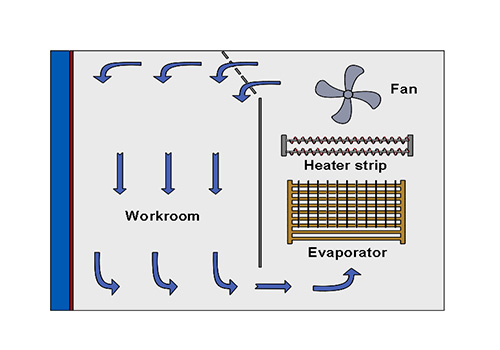

Il sistema di circolazione dell'aria è composto da ventilatori centrifughi ed è il componente principale del sistema di circolazione dell'aria. Poiché la camera di lavoro della camera di prova PV è più grande, è necessaria la circolazione dell'aria per garantire una distribuzione uniforme della temperatura.

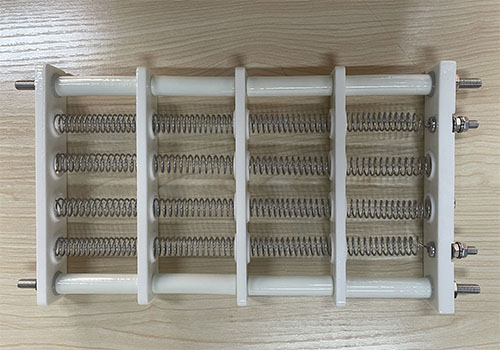

Il sistema di riscaldamento è composto principalmente da fili resistivi ad alta potenza. Questi fili resistivi hanno un'elevata efficienza di riscaldamento e stabilità con 1-3.4℃/min, e gli elementi riscaldanti sono distribuiti sul retro della camera climatica PV .

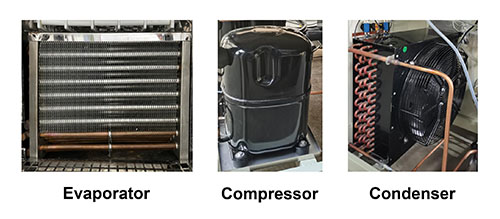

Il sistema di refrigerazione include compressore, condensatore, elemento di laminazione ed evaporatore; questi 4 componenti formano un ciclo frigorifero.
.jpg "PV_Climate_Chamber14_(2).jpg")

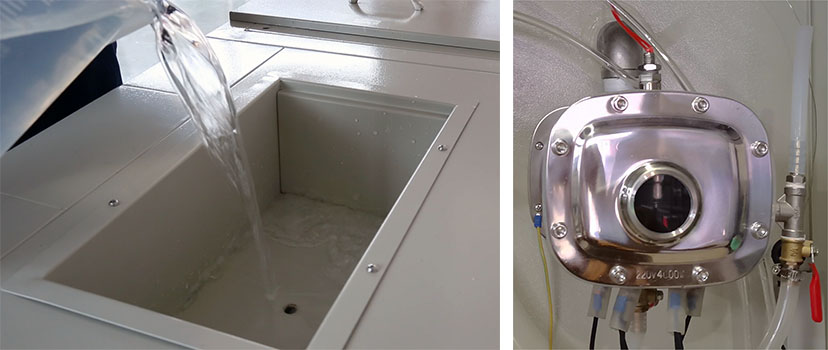

Il sistema di umidificazione adotta il metodo di umidificazione a vapore. Il vapore a bassa pressione viene iniettato direttamente nello spazio di prova; l'umidità varia dal 20% al 98% di UR.

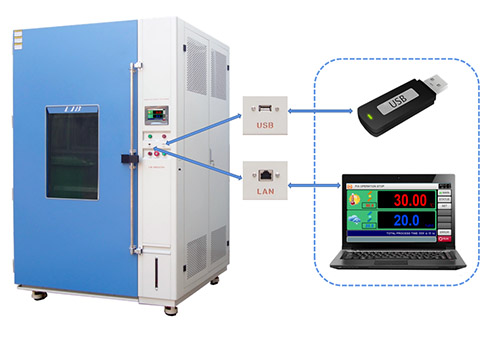

Controller PID programmabile con touch screen a colori, connessione di rete al computer. I tempi di test di temperatura e umidità, i cicli, ecc. possono essere programmati sul controller; i dati possono essere scaricati.
