Che cos'è il Test LV124 K-12?
IlTest LV124 K-12È uno standard automobilistico critico definito dal gruppo Volkswagen per la valutazione delDurata e affidabilità dei componenti elettroniciSotto combinatoSpruzzi d'acqua e condizioni di shock termico.
Principio di prova
Il test LV124 K-12 simulaEsposizione intermittente all'acqua spruzzata combinata con un rapido raffreddamento locale, Mentre il dispositivo sotto il test rimane stazionario nella sala di lavoro. Il sistema T-1000A si applicaRaffiche controllate di acqua fredda (0-4 °C)A intervalli precisi, creazione di stress termico rapido sui componenti senza spostamento tra le zone di temperatura.
Modalità di funzionamento prima dello spruzzo
Il DUT funziona in condizioni elettriche definite durante il test:
Modalità II.a:
DUT è alimentato e funzionante sotto un carico funzionale specifico
Modalità II.c:
DUT è in una condizione di funzionamento o standby alternativa, come definito da LV124
Tali modalità garantiscono che il componente siaElettricamente attivo o caricato termicamentePrima dell'esposizione agli schizzi.
Sequenza di Test e definizione dei tempi
Secondo LV124 (figura 30-tempi di spruzzatura del Test dell'acqua spruzzata), un ciclo di prova completo è definito come segue:
Tenthe-tempo di ciclo totale: 30 minuti
Ogni ciclo di prova dura 30 minuti dall'avvio all'avviamento.
Ttek-fase operativa ad alta temperatura: 14 minuti 57 secondi
Il DUT funziona nella modalità operativa elettrica definita (es. mode II.a), consente al componente di riscaldare e raggiungere una condizione termica stabile.
L'acqua non viene applicata durante questa fase.
T3. 5-splash water application: 3 secondi
L'acqua fredda (in genere da 0 °C a 4 °C) viene spruzzata direttamente sulla superficie del DUT per 3 secondi.
Questo spruzzo di breve durata crea un gradiente di temperatura acuto tra la superficie del componente e la struttura interna, generando stress termico.
Ripetizione e valutazione del ciclo
La sequenza diRiscaldamento or splash or recoveryConforma un ciclo di prova LV124 K-12. Il test viene ripetuto per un numero di cicli specifico come definito dal piano di prova. Durante il test, il DUT viene controllato per stabilità funzionale, integrità elettrica e danni meccanici.
Vantaggi dell'attrezzatura di prova dell'acqua di spruzzatura e Shock di temperatura LV124 K-12
1. LV124-Compliant concetto di Test a zona singola
Lo stato continua in una singola sala di lavoro durante il test, eliminando il trasferimento meccanico tra le zone di temperatura. Lo shock termico è generato esclusivamente daAcqua spruzzata fredda controllata, Completamente allineato con il principio di prova LV124 K-12 ed evita lo stress meccanico non necessario.
2. Robusto Design del locale di lavoro per scosse multiple

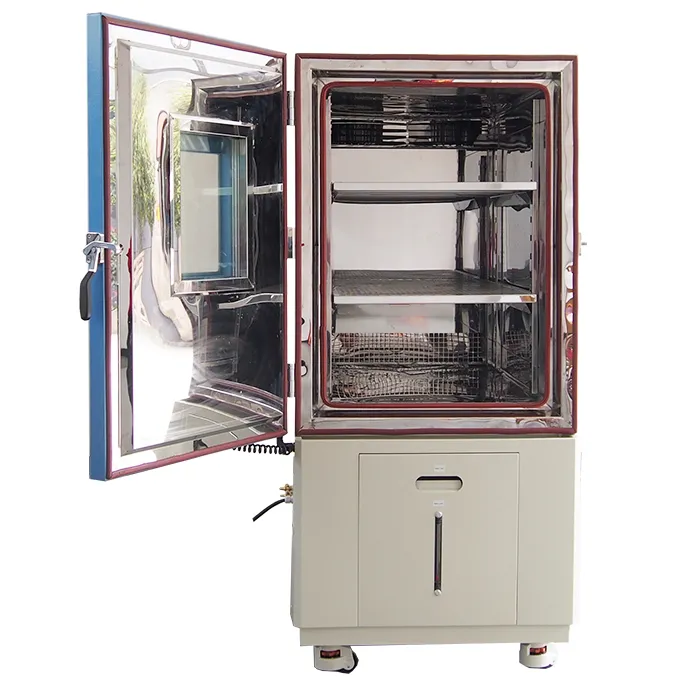

The mirror-finitoInterni in acciaio inossidabile SUS304Offre un'eccellente resistenza alla corrosione contro l'esposizione all'acqua a bassa temperatura e il ciclismo termico a lungo termine. ACapacità di carico di 250 kgConsente di testare assemblaggi elettronici automobilistici pesanti senza deformazioni strutturali.
3. Controllo termico preciso e ripetibile
Un sistema di riscaldamento A controllo PID conElementi di nichelcromo e sensori di classe A PT-100Garantisce un controllo stabile della temperatura prima dell'applicazione splash. Combinato con aSistema di refrigerazione meccanica TECUMSEH, L'attrezzatura mantiene le condizioni termiche costanti ciclo dopo il ciclo.
4. LV124-Optimized sistema di spruzzi d'acqua

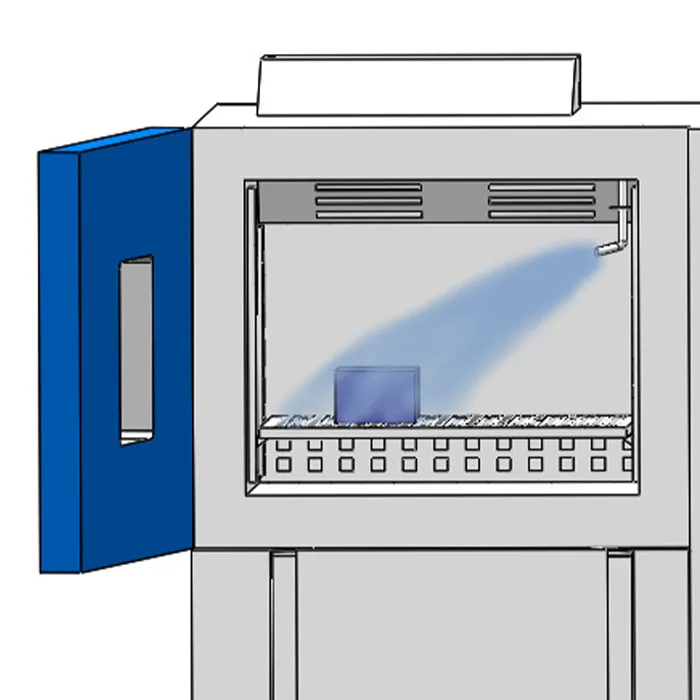

Il design triplo dell'ugello a forma di cuneo fornisceAcqua spruzzata 0-4 °C a 3-4 L/min, Applicato per3 secondi per cicloA una distanza fissa di300-350mmDal DUT. Questa configurazione crea una rapida caduta della temperatura superficiale e garantisce un impatto superficiale ripetibile e uniforme.
5. Controllo avanzato, monitoraggio e tracciabilità dei dati
AController touchscreen a colori da 7 polliciSupporta i cicli di test multi-step programmabili in base a LV124 K-12. Le interfacce Ethernet e USB abilitano il funzionamento remoto e l'esportazione dei dati, mentreArchiviazione dati 365 giorniGarantisce la piena tracciabilità per gli audit di laboratorio e la convalida OEM.

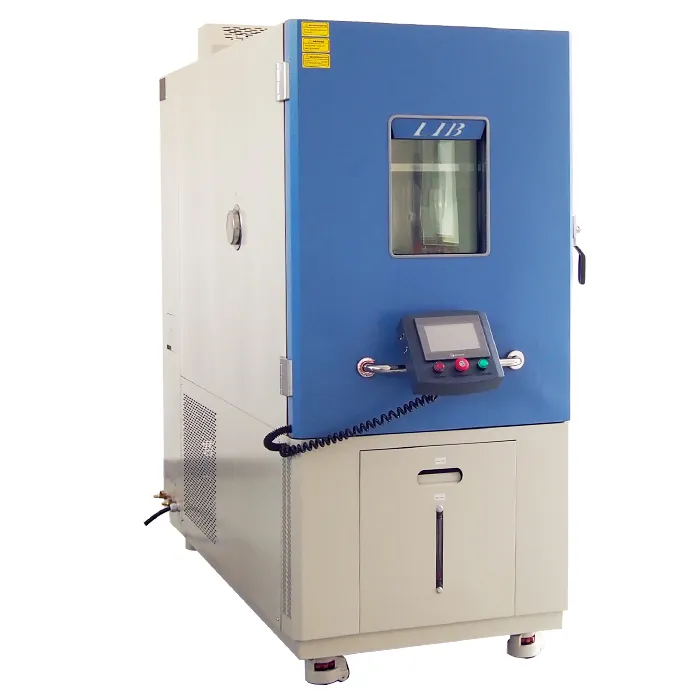

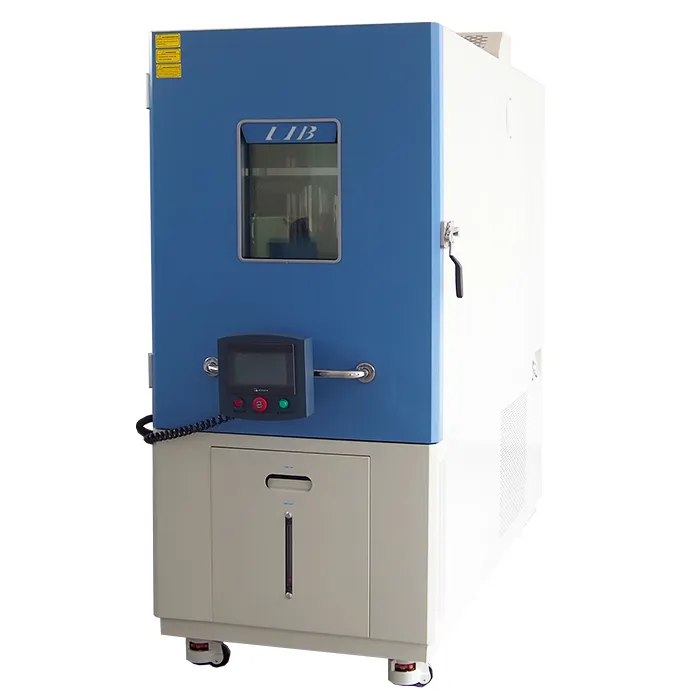

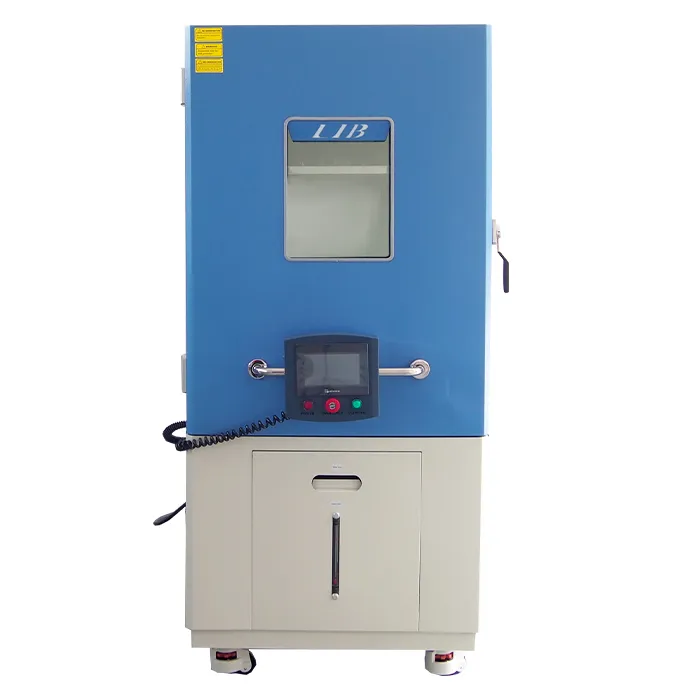

Specifiche dell'attrezzatura di prova dell'acqua di Shock e spruzzi di temperatura LV124 K-12
Parametro | Specifiche |
Modello | T-1000A |
Dimensione interna (mm) | 1000 [D] x 1000 [W] x 1000 [H] |
Dimensione esterna (mm) | 2000 [D] x 1200 [W] x 2200 [H] |
Volume interno (L) | 1000 |
Intervallo di temperatura | Ambiente ~ 150 °C |
Splash Water Temperature | 0 °C ~ 4 °C |
Tempo dell'acqua spruzzata | 3 s, regolabile |
Portata dell'acqua | 3 ~ 4 L/min |
Distanza dall'ugello a DUT | 300 ~ 350mm |
Sistema di temperatura | Elemento riscaldante Nichrome, sensore classe A PT-100 |
Sistema di raffreddamento | Refrigerazione a compressione meccanica, compressore TECUMSEH francese |
Circolazione dell'aria | Ventilatore centrifugo del vento |
Controller | Touch screen LCD a colori programmabile, Ethernet, USB |
Dispositivi di sicurezza | Protezione da sovratemperatura; Protezione da sovracorrente; |
Materiale esterno | Piastra in acciaio con rivestimento protettivo |
Materiale interno | Acciaio inossidabile SUS304 |
Isolamento termico | Schiuma di poliuretano e cotone isolante |
Finestra di osservazione | Illuminazione interna, tenuta in gomma siliconica a doppio strato con stabilità termica |
Configurazione Standard | 1 foro per cavo (0, 100mm) con spina |
Condizioni ambientali | + 5 °C ~ + 35 °C, ≤ 85% RH |
Alimentatore | AC 380V, 50Hz, trifase |
Servizio e supporto del settore LIB
Servizi post-vendita completi:
3 anni di garanziaCoprire i difetti nei materiali e nella produzione
Supporto tecnico a vitaCon disponibilità di pezzi di ricambio
Servizio di ingegneria in locoDisponibile su richiesta
Garanzia di sostituzioneSe i problemi non possono essere verificati
Installazione e messa in servizio di Pre-consegna, Plug-and-play pronto
In cerca diLV124 K-12 conforme agli shock di temperatura e alle apparecchiature di prova dell'acqua spruzzataPer l'elettronica automobilistica?
