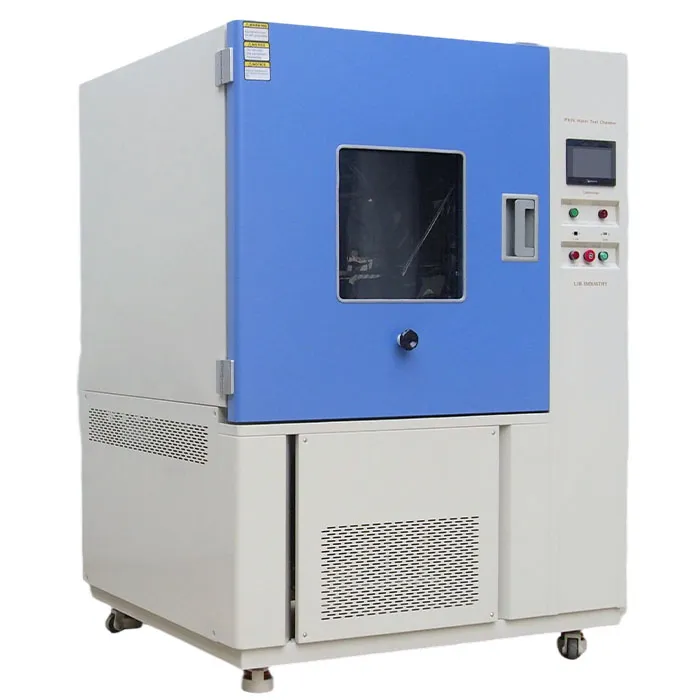

Caratteristiche e Vantaggi dell'Attrezzatura di Test IPX9K
1. Una combinazione di calore, infiltrazione d'acqua e alta pressione viene utilizzata per misurare l'effetto del degrado su guarnizioni, connettori, cavi e attrezzature di montaggio. Il sistema erogapressione dell'acqua fino a 8000–10000 kPa, temperatura di spruzzo regolabile fino a +88°Cequattro angoli di spruzzo fissi (0°, 30°, 60°, 90°)per simulare condizioni operative e di pulizia reali estreme.
2. Buone prestazioni di tenuta e il tergicristallo è installato sulla porta per facilitare l'osservazione della situazione di test. La camera è dotata di unfinestra di osservazione a doppio vetro isolanteunaserratura elettromagneticae unastruttura di tenuta resistente all'alta pressioneche garantisce una pressione interna stabile e un funzionamento sicuro durante i test IPX9K continui.
3. Maggiore precisione: il foro dell'ugello adotta la tecnologia di lavorazione laser, che garantisce una maggiore precisione. Gliugelli in acciaio inossidabile Ø0,8 mmsono forati al laser per mantenere una rigorosa precisione dimensionale, supportando l'erogazione del getto d'acqua conforme a80–100 bare migliorando la ripetibilità del test.
4. Il controllo della pressione del flusso utilizza una valvola a solenoide per controllare flusso e pressione, e un flussometro digitale indica la portata. Il sistema mantiene unaportata d'acqua di 14–16 L/mincon monitoraggio digitale in tempo reale, consentendo una regolazione precisa e un controllo stabile durante l'intero ciclo di test IPX9K.

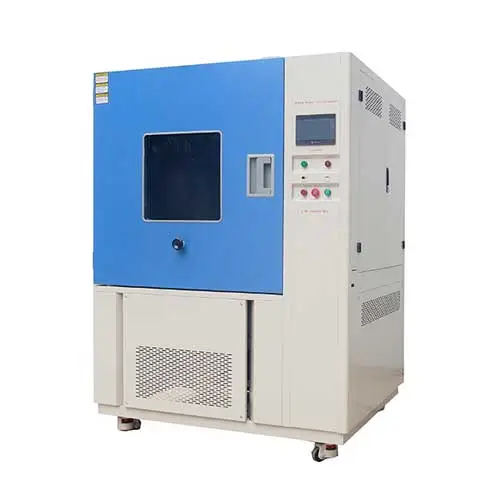

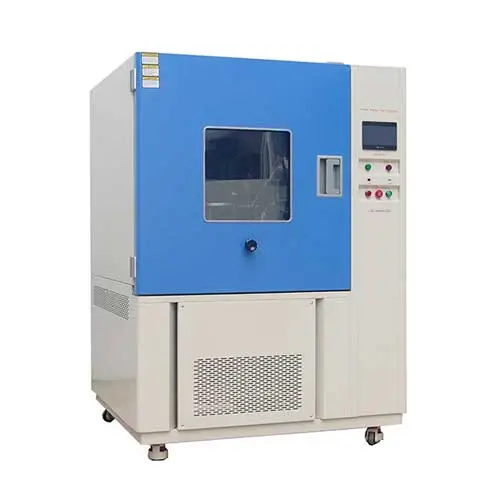

Specifiche dell'Attrezzatura di Test IPX9K
Modello |
R9K-1200 |
Dimensioni interne (mm) |
1000*1200*1000 |
Dimensioni complessive (mm) |
1250*1700*2050 |
Volume interno (L) |
1200 |
Angolo di spruzzo dell'acqua |
0°, 30°, 60°, 90° |
Temperatura di spruzzo dell'acqua |
Ambiente ~ +88 ℃ (Regolabile) |
Ugello di spruzzo |
Quattro, 30 secondi per posizione |
Distanza dallo spruzzo d'acqua ai campioni |
10~15cm |
Pressione dell'acqua |
8000-10000 Kpa (Regolabile) |
Portata d'acqua |
14L-16L/min |
Velocità della piattaforma di test |
5±1 r.p.m |
Altezza della piattaforma di test |
200-400 nm (Regolabile) |
Diametri della piattaforma di test |
600mm |
Elementi riscaldanti |
Riscaldatore al nichelcromo |
Controller |
Controller programmabile con schermo tattile LCD a colori, connessione Ethernet |
Serratura della porta |
Serratura elettromagnetica |
Sistema di alimentazione dell'acqua |
Serbatoio di accumulo; Pompa booster; Alimentazione automatica dell'acqua; Sistema di purificazione dell'acqua; |
Dispositivo di sicurezza |
Protezione da sovratemperatura; Protezione da sovracorrente;
Protezione da mancanza d'acqua; Protezione da dispersione a terra; Protezione della sequenza di fase
|
Materiale esterno |
Lamiera d'acciaio con rivestimento protettivo |
Materiale interno |
Acciaio inossidabile SUS304 |
Finestra di osservazione |
Doppio vetro isolante con tergicristallo |
Applicazione della Camera di Test IPX9K
IPX9K è attualmente il grado di impermeabilità più elevato conforme allo standard IEC60529, e la camera di test Ipx9k può anche eseguire test secondo ISO 20653, DIN 40050-9 e altri.

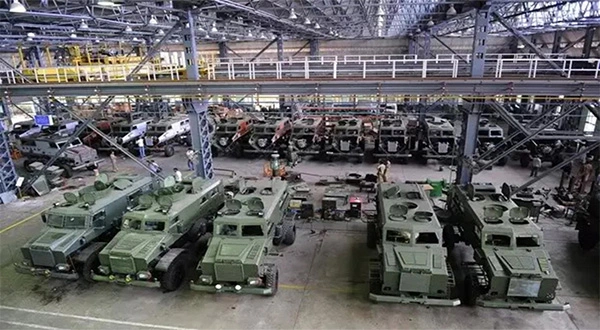

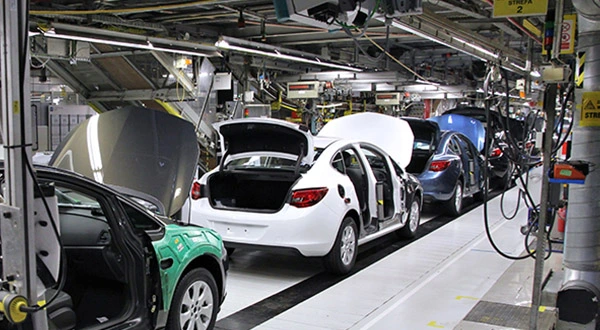

La camera di test IPX9K è ampiamente utilizzata nei settori automobilistico, elettronico, aerospaziale, ecc. I prodotti di questi settori devono essere sottoposti al test IPx9k per verificare la loro tenuta e protezione in condizioni di shock idrico ad alta pressione. SfogliaAttrezzatura di Test IPX4per test di livello inferiore.

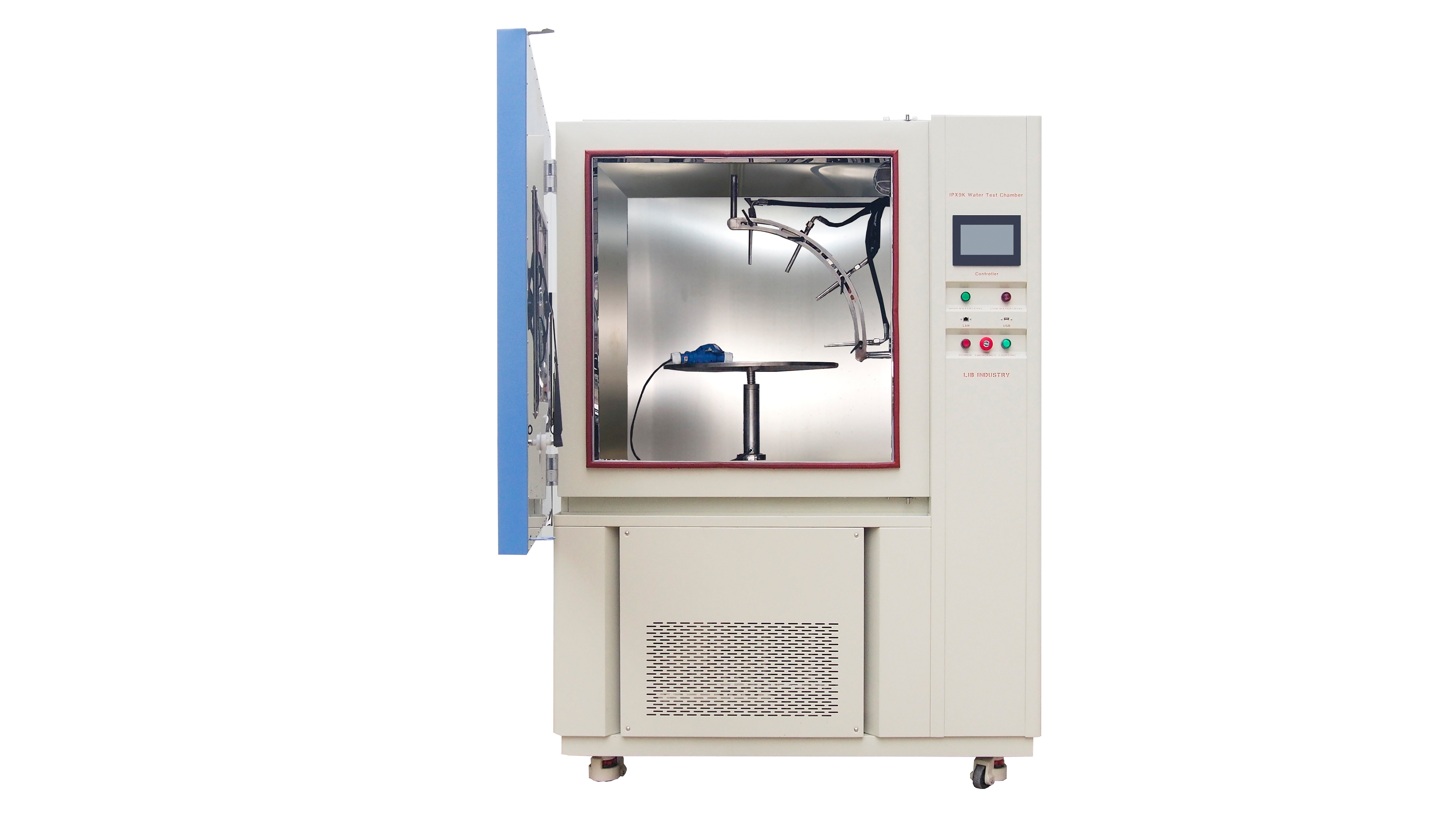

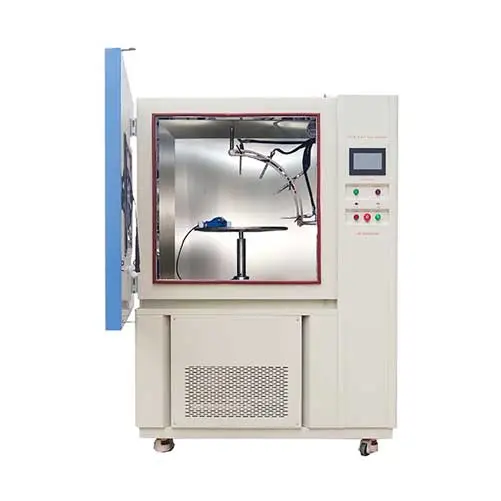

Dettagli dell'Attrezzatura di Test IPX9K
|
 |
|
|
Acciaio inossidabile SUS304, la camera sigillata resiste alla corrosione e garantisce durata in condizioni di spruzzo ad alta pressione continua. |

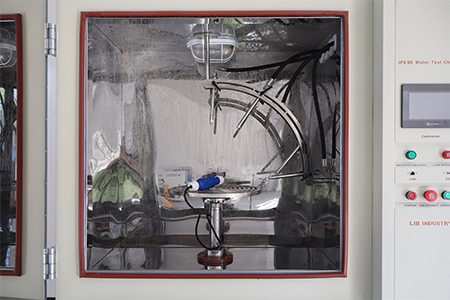

4 ugelli di precisione in acciaio inossidabile (Ø0,8 mm) posizionati a 0°, 30°, 60° e 90°, erogando getti d'acqua fino a 80–100 bar e 80 ℃. |
 |
 |
|
|
Un design a circuito chiuso con filtrazione, che mantiene una pressione e temperatura dell'acqua stabili per test IPX9K ripetibili. |

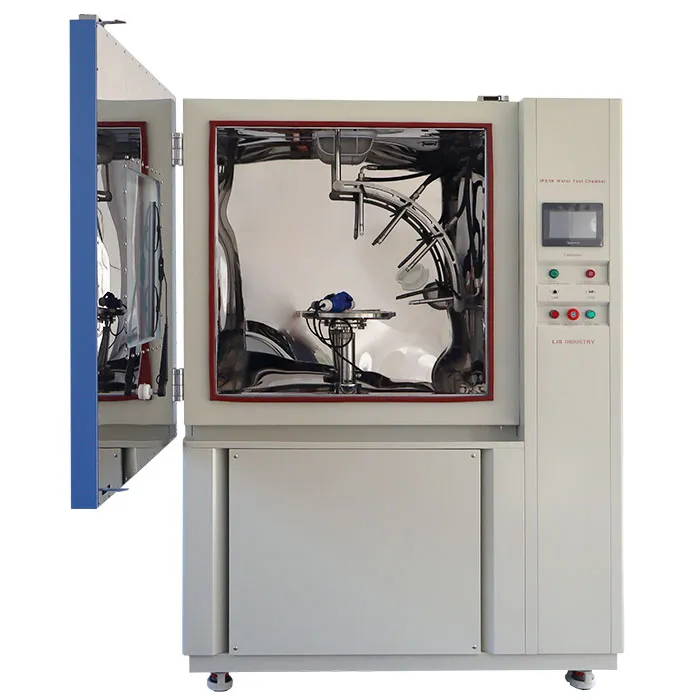

Piattaforma rotante per impieghi gravosi con interfaccia elettrica sigillata, che consente test elettrici sicuri dei campioni durante la rotazione. |
Principio di funzionamento dell'Attrezzatura di Test IPX9K
Prima del test, il campione viene posizionato sulla piattaforma rotante con fori filettati M6 e viti per fissarlo. Quando l'attrezzatura di test Ipx9k viene avviata, il flusso d'acqua è controllato dal manometro e dal flussometro, un connettore di alimentazione impermeabile sulla piattaforma rotante alimenta il pezzo in prova.

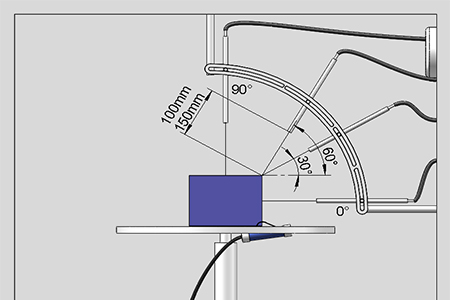

L'acqua viene spruzzata da quattro angoli di 0°, 30°, 60° e 90° per 30 secondi ciascuno nella camera di test Ipx9k. e le prove di spruzzo d'acqua vengono eseguite ad alta pressione (8000-10000 Kpa), alta temperatura (+88°C) e portate d'acqua di 14-16 L/min, per testare la resistenza alla penetrazione dell'acqua dei prodotti.
Come scegliere una camera di test impermeabile IPX9K adatta?
In base alle dimensioni e al numero dei campioni, selezionare la dimensione appropriata dell'attrezzatura di test Ipx9k, il modello R9K-1200 con volume interno di 1200L che può soddisfare la maggior parte dei campioni, nel frattempo è possibile personalizzare qualsiasi dimensione.
In grado di eseguire test standard autorevoli: la camera a vapore Ipx9k opzionale può soddisfare ulteriori standard e livelli di protezione, tra cui ISO 20653, da IPX1K a IPX6K, da IPX1 a X8, SAE J 575, JIS D 0203, GMW16001, MIL STD 810 e altri.
Sistema di ricircolo dell'acqua: una serie di tubi dell'acqua sono disposti nel tester Ipx9k per formare un sistema di circolazione dell'acqua, che riduce notevolmente il consumo idrico.
Gli ingegneri dell'industria LIB possono assistere nella selezione o personalizzazione della soluzione IPX9K più adatta in base alle dimensioni del prodotto, agli standard di test e alla disposizione del laboratorio. Lascia le tue richieste e i nostri ingegneri risponderanno con una raccomandazione personalizzata entro 1~3 ore.
