La valutazione IP si riferisce al grado di protezione fornito da un involucro contro l'inintrusione di oggetti estranei. Il "XX" che segue "IP" rappresenta due cifre che mostrano il livello di protezione. I primi supporti "X" per la protezione dalla polvere, classificati da 0 a 6; Il secondo "X" indica la protezione dell'acqua, valutato da 0 a 9. Ad esempio, IPX5 significa nessun requisito di protezione dalla polvere, ma la resistenza all'acqua è classificata al livello 5.
InTest di livello impermeabile IP, Più alto è il livello, maggiori i requisiti di impermeabilizzazione per la custodia del prodotto. Le custodie ad alte prestazioni impermeabili si appoggiano in genere su guarnizioni o sigillanti sigillati per proteggere contro l'umidità.

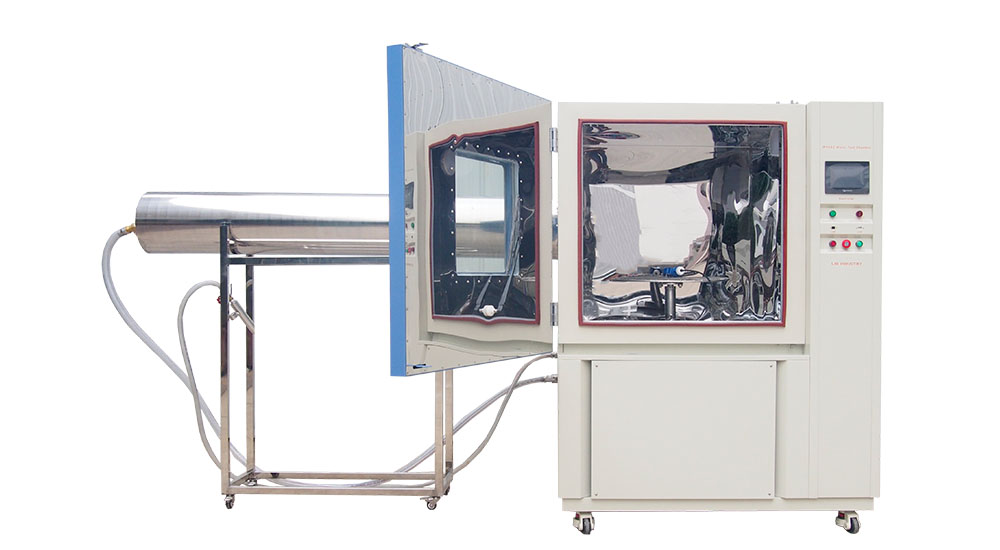

Per il test impermeabile tra IPX5 e IPX9K, IPX5, IPX6 e IPX9/IPX9K utilizzare apparecchiature di prova a spruzzo d'acqua (pioggia), mentre IPX7 e IPX8 utilizzano apparecchiature di prova ad immersione. Rivoiamo i metodi di test e i livelli impermeabili di questi gradi.
Metodo di prova: Test del getto d'acqua
Apparecchiatura di prova: il diametro dell'ugello è di 6.3mm
Condizioni di prova: la distanza dal campione di prova all'ugello è da 2.5m a 3m, con una portata dell'acqua di (12.5 ± 0.625) L/min (750 L/h)
Durata del Test: calcolo in base alla superficie della custodia del campione, 1 minuto per metro quadrato (senza area di installazione), con un minimo di 3 minuti
Prodotti applicabili: comunemente usati per elettronica digitale, auricolari Bluetooth e sportivi, altoparlanti, luci esterne, lampade e segnali automobilistici, elettrodomestici, contatori del gas, torce elettriche e componenti elettronici
Livello impermeabile: protezione contro i getti d'acqua

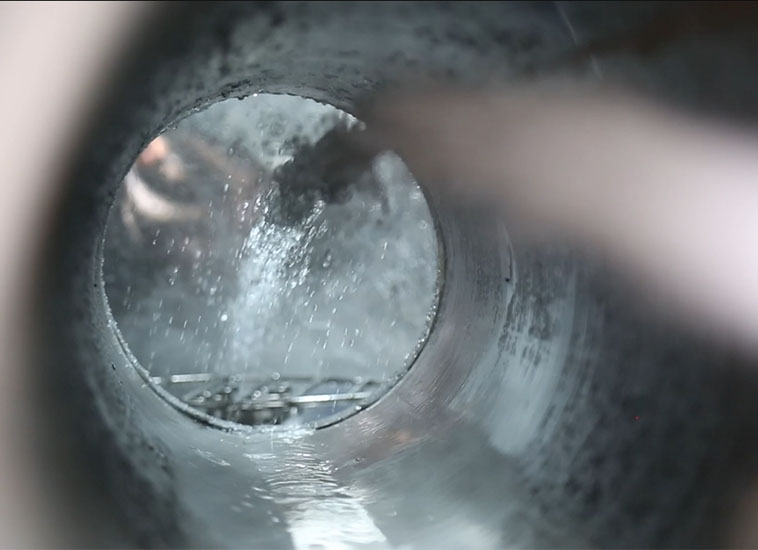

Metodo di prova: Test a getto d'acqua forte
Apparecchiatura di prova: il diametro dell'ugello è di 12.5mm
Condizioni di prova: come sopra, con una portata d'acqua di (100 ± 5) L/min (6000 L/h) e pressione dell'acqua regolata in base alla portata specifica
Durata del Test: calcolo in base alla superficie della custodia del campione, 1 minuto per metro quadrato (senza area di installazione), con un minimo di 3 minuti
Distanza dall'ugello: circa 2.5m a 3m dalla superficie del dispositivo testato
Prodotti applicabili: sacchetti per telefono impermeabili, contatori del gas, luci a LED per esterni, scatole di distribuzione, parti automobilistiche, scatole di alimentazione, fotocamere, telefoni, elettrodomestici e prodotti di vari componenti
Livello impermeabile: protezione contro i getti d'acqua forti, garantire che le apparecchiature elettriche continui a funzionare normalmente dopo essere state sommerse per un tempo o in condizioni di pressione dell'acqua specifiche
Metodo di prova: Test di immersione a breve termine

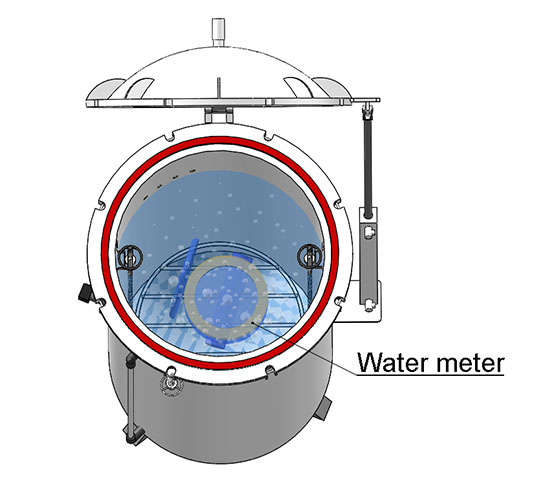

Apparecchiatura di prova: serbatoio ad immersione
Condizioni di prova: il punto più basso delle custodie inferiore a 850mm di altezza dovrebbe essere sommerso di 1000mm sotto la superficie dell'acqua. Il punto più alto delle custodie 850mm o più alto dovrebbe essere sommerso 150mm sotto la superficie dell'acqua. La temperatura dell'acqua non dovrebbe essere diversa dal campione da più di 5K.
Durata del Test: 30 minuti
Prodotti applicabili: auricolari Bluetooth, lampade, armadi elettrici, componenti elettrici, prodotti automobilistici e prodotti di ingegneria elettrica
Livello impermeabile: protezione contro l'immersione in acqua a breve termine, garantire che l'attrezzatura elettrica continui a funzionare normalmente sotto alcune condizioni di pressione dell'acqua quando è sommersa indefinitamente
Metodo di prova: Test di immersione continua
Condizioni di prova: se non c' è uno standard di prodotto corrispondente, le condizioni di prova possono essere trattate tra il produttore e l'utente. La gravità del test dovrebbe superare quella di IPX7 e tenere in conto il requisito di immersione continua in condizioni di utilizzo reali.
Prodotti applicabili: telefoni (spesso etichettati come IP68 per resistenza alla polvere e all'acqua), buste per telefoni impermeabili, contatori del gas, contatori dell'acqua, sensori, ventole, prodotti elettronici ed elettrici, illuminazione, armadi elettrici, parti automobilistiche e motociclistiche e altri componenti
Livello impermeabile: protezione contro l'immersione continua

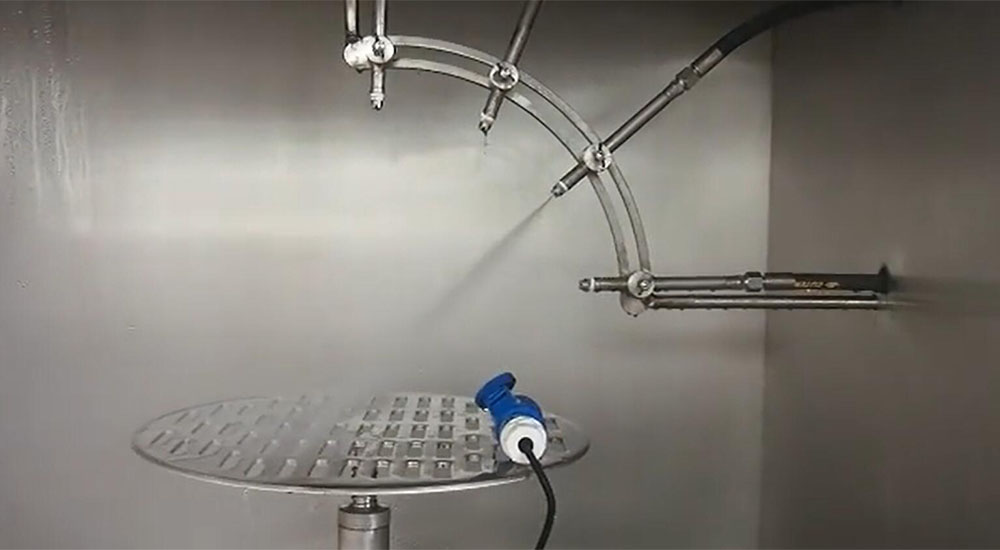

Il test richiede getti d'acqua spruzzati sul contenitore tramite un ugello di prova standardizzato. Questa configurazione viene utilizzata per misurare la forza di impatto del getto d'acqua sulla custodia.
Condizioni di prova: l'acqua viene spruzzata sul contenitore da un ugello standardizzato per misurare l'impatto del getto d'acqua.
Angoli di spruzzatura: 0 °, 30 °, 60 °, 90 ° (4 posizioni). Numero di fori spray: 4. Velocità della tabella dei campioni: (5 ± 1) giri al minuto. Distanza dal campione: (175 ± 25) mm. Portata acqua: 14-16 L/min. Pressione dell'acqua: 8000-10000 kPa. Temperatura dell'acqua: 80 ± 5 °C
Durata del Test: 30 secondi ad ogni posizione per un totale di 120 secondi. La durata del test viene utilizzata come 1 minuto per metro quadrato della custodia, con un minimo di 3 minuti.
Prodotti applicabili: luci a LED, elettronica automobilistica, sensori, telecamere di retromarcia, motori, componenti militari, elettronica di comunicazione ottica e altre parti
Livello impermeabile: protezione contro gli effetti di getti d'acqua ad alta temperatura e ad alta pressione
