Il test impermeabile è essenziale per garantire affidabilità e durata dei prodotti elettrici ed elettronici esposti a pioggia, schizzi o difficili ambienti esterni. Tra i test più comuni sonoIPX3 e IPX4, Definito daIEC 60529, Che simulano diversi angoli e intensità di pioggia. Utilizzo precisoApparecchiatura di prova IPX3 IPX4, I produttori possono valutare accuratamente le prestazioni del prodotto e garantire la conformità agli standard globali.
In questo articolo, esploriamo come funziona l'attrezzatura di prova IPX3/IPX4, evidenzia le sue caratteristiche avanzate e spiega comeLIB industryFornisce soluzioni flessibili e personalizzabili per una gamma completa di esigenze di test impermeabili e ambientali.
Il grado di valutazione IP (protezione dell'ingresso) misura la resistenza del prodotto alla penetrazione dell'acqua. Il test IPX3 e IPX4 garantisce che i prodotti siano funzionali sotto l'esposizione dell'acqua controllata:
IPX3: Simula l'acqua spruzzata ad angoli fino a ± 60 ° da verticale, replicando condizioni di pioggia moderate. Ogni ugello fornisce circa 0.07 musliml/min, con durata del test in genere non inferiore a 10 minuti.
IPX4: Estende l'angolo di rotazione a ± 180 °, simulando schizzi più gravi da più direzioni con tassi di flusso leggermente più elevati.
Questi test sono critici per industrie come:
Elettronica di consumo
Elettrodomestici
Componenti automobilistici
Apparecchiature di illuminazione e comunicazione per esterni
Il test affidabile IPX3/IPX4 aiuta i produttori a evitare guasti, richiamo di prodotti e richieste di garanzia, fornendo ai dispositivi di eseguire in condizioni di bagnato realistiche.
Modello | R-800C | R-1200C |
Volume utile (L) | 810 | 2400 |
Raggio del tubo oscillante | 400mm | 600mm |
Diametro del foro di spruzzatura | F0. 4mm | |
Spaziatura dei fori | 50mm | |
Angolo oscillante del tubo oscillante | 0 ~ ± 180 ° (regolabile) | |
Velocità di rotazione del giradischi | 1r/min (velocità regolabile) | |
Controllo della pressione dell'acqua | Misuratore di portata | |
Controller | Controller touch screen LCD a colori programmabile, connessione Ethernet | |
Sistema di approvvigionamento idrico | Serbatoio dell'acqua, pompa booster, approvvigionamento idrico automatico, sistema di purificazione dell'acqua | |
Dispositivo di sicurezza | Protezione da sovratemperatura; Protezione dalla mancanza d'acqua; Protezione dalle perdite di terra; Protezione dalla sequenza di fase | |
Materiale esterno | Piastra in acciaio con rivestimento protettivo | |
Materiale interno | Acciaio inossidabile SUS304 | |
Finestra di osservazione | Vetro isolante a doppio strato con tergicristallo | |
Apparecchiatura di prova Standard IPX3 X4 |

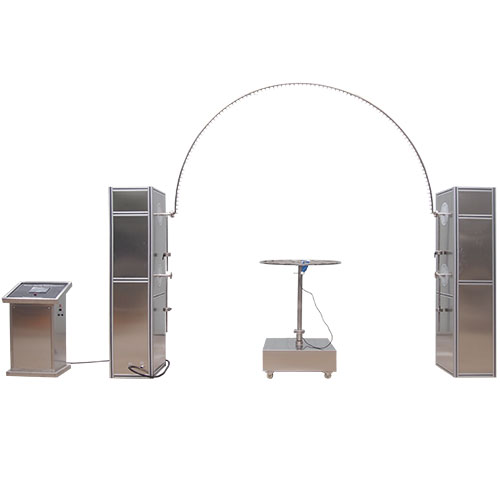

Apparecchiatura di prova IPX3 X4 senza alloggiamento |
LIB industryApparecchiatura di prova IPX3/IPX4È progettato per test impermeabili precisi, ripetibili e flessibili. Le sue caratteristiche chiave includono:

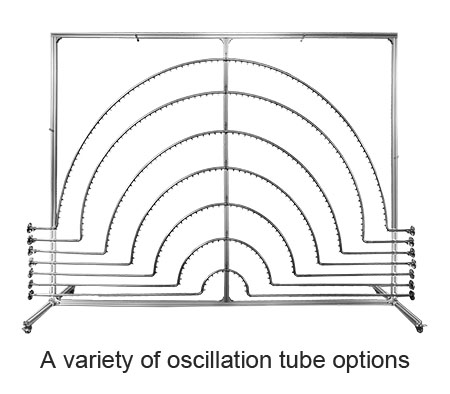

Sistema di tubi oscillanti regolabili: Tubi semicircolari in acciaio inossidabile con ugelli da 0, 4 muslimmm (opzionale horiz0.8 muslimmm) distanziati a 50 muslimmm garantiscono una copertura dell'acqua uniforme. Gli angoli oscillanti e i raggi del tubo (400mm, 600mm o 800mm) possono essere personalizzati per i test IPX3 o IPX4, comprese condizioni di spruzzi più gravi.
Giradischi rotante con alimentazione integrata: Il supporto di rotazione e inclinazione regolabile consente l'esposizione uniforme mentre consente il test dal vivo dell'elettronica alimentata per la simulazione del mondo reale.
Circolazione dell'acqua automatizzata: Il serbatoio dell'acqua integrato, la pompa booster e il sistema di filtrazione forniscono un funzionamento continuo. I fori di scarico a posizione etica ai punti più bassi consentono una rapida rimozione dell'acqua tra i test, migliorare l'efficienza del laboratorio.
Controllore programmabile PID: L'interfaccia Touchscreen consente un funzionamento intuitivo, il monitoraggio in tempo reale della pressione dell'acqua e dei tempi e l'accesso remoto tramite Ethernet o collegamento PC. Supporta fino a 120 programmi con 99 segmenti ciascuno e display multilingue per uso globale. Gli allarmi automatici garantiscono la sicurezza se i parametri superano i limiti.
Costruzione durevole: La camera e il giradischi sono realizzatiAcciaio inossidabile SUS304, Resistente alla corrosione, agli ambienti spray ad alta umidità e ad alta temperatura. Le finestre di osservazione trasparenti con illuminazione a LED e tergicristalli consentono agli operatori di monitorare i test in tempo reale.
Opzioni di Design flessibili: Le impostazioni IPX3/IPX4 a telaio aperto (senza guscio) sono disponibili per laboratori con restrizioni di spazio, senza una precisione di test.
|
|
|
Sala di lavoro | Visualizza finestra | |
|
| |
| Controller PLC | Ugello Spray | |
 |  | |
| Alimentazione interna | Illuminazione incorporata |
Questa combinazione di meccanica di precisione e automazione avanzata garantisce test impermeabili affidabili, ripetibili e conformi agli standard per elettronica, parti automobilistiche, elettrodomestici e attrezzature industriali.
Il sistema integra un design meccanico avanzato con controlli intelligenti per fornire test impermeabili precisi:
Spray per tubi oscillanti
IPX3: ± 60 ° swing, uniform 0.07 musliml/min water spray.
IPX4: altalena ± 180 ° per schizzi più gravi.
Controllo del flusso d'acqua e della pressione
I misuratori di portata garantiscono la corretta portata (IPX3 ~ 1.8 musliml/min, IPX4 ~ 2.6 musliml/min).
I sensori di pressione mantengono un'intensità di spruzzo costante per risultati accurati.
Giradischi rotante
La velocità regolabile (1 muslimr/min) garantisce l'esposizione del prodotto uniforme.
L'alimentazione integrata consente il test live dell'elettronica durante le procedure impermeabili.
Gestione automatizzata dell'acqua
Fa circolare l'acqua in modo efficiente e filtra le impurità per prevenire il blocco dell'ugello.
Sensori e allarmi di livello del liquido prevengono il funzionamento a secco e proteggono i campioni.
osservazione e controllo migliorati
Le finestre trasparenti con illuminazione a LED e tergicristalli consentono il monitoraggio in tempo reale.
Controller PID con interfaccia multilingue, sequenza programmabili e monitoraggio remoto garantisce una flessibilità operativa.
Insieme, tali caratteristiche consentono alle apparecchiature del settore LIB di soddisfareStandard IEC 60529, ISO 20653, GJB 150.8-86 e ULAd alta precisione.
I laboratori moderni richiedonoTest impermeabile multilivello. L'industria LIB fornisce sistemi in grado di eseguire:
Test antigoccia IPX1/IPX2: Simulazione verticale dell'acqua gocciolante.
Test di spruzzatura della pioggia IPX3/IPX4: Il sistema di tubi oscillanti garantisce una copertura uniforme.
Test del getto d'acqua IPX5/IPX6: I getti ad alta pressione simulano un impatto diretto dell'acqua.
Un singolo sistema riduce lo spazio e gli investimenti in laboratorio, mentre gli angoli di spruzzatura regolabili, le portata e i cicli programmabili consentono la conformità A più standard. Questa configurazione multi-IP test delle stelle filanti e migliora l'efficienza per i prodotti che coprono più valutazioni impermeabili.
Offerte del settore LIBSoluzioni di test ambientali su misura:
Camere di prova della pioggia IP personalizzate: Dimensioni Non standard, funzioni multi-IP, approvvigionamento idrico automatizzato e sistemi di controllo programmabili.
Camere di prova della sabbia e della polvere: Supporta test di polvere e sabbia IP5X/IP6X, conformi a IEC 60529, MIL-STD-810 e altri standard.
Camere Walk-In per pioggia e polvere: Camere su larga scala per veicoli, macchinari industriali e armadi oversize, in grado di simulare condizioni di pioggia e polvere in un'unità.
Tali soluzioni consentono ai produttori diReplica gli ambienti del mondo realeE verifica le prestazioni del prodotto in condizioni estreme.
L'industria LIB fornisce una gamma completa diApparecchiatura di prova IP impermeabile e ambientale:
IPX1/IPX2:Camera di prova del gocciolamento
IPX5/IPX6:Camera di prova a getto d'acqua
IPX7/IPX8:Camera di prova ad immersione
IPX9K:Camera di spruzzatura ad alta pressione ad alta temperatura
IP5X IP6X:Camere di prova della polvere
Vantaggi:
Dimensioni e funzioni personalizzabili
Sistemi di controllo automatizzati e precisi
Interni durevoli in acciaio inossidabile SUS304, esterni rivestiti protettivi
Finestre trasparenti e illuminazione per il monitoraggio in tempo reale
Installazione globale, formazione e supporto
Supporto post-vendita:
Garanzia di 3 anni sui principali componenti
Supporto tecnico a vita
Con le soluzioni del settore LIB, i produttori garantisconoTest impermeabili accurati, ripetibili e completamente conformiSu più livelli IP.
Contatta oggi l'industria LIBPer esplorare una gamma completa diApparecchiatura di prova IPX3 IPX4 e soluzioni impermeabili multilivelloSu misura per i tuoi prodotti e le esigenze di laboratorio.
