AMini Camera Climaticaviene utilizzato quando la quantità di campioni è limitata ma la precisione della temperatura deve essere comunque rigorosa. Componenti elettronici, batterie, sensori, polimeri, rivestimenti e imballaggi medicali spesso necessitano di esposizione a freddo, secco o temperature cicliche prima dell'approvazione per l'uso. Questa guida spiega perché la manutenzione di una camera climatica compatta è importante, come eseguire una corretta calibrazione, quali parametri della norma IEC 60068 includere in un piano di prova e come la Mini Camera Climatica di LIB Industry si confronta con altri formati di camera. Due letture determinano se un risultato è affidabile: l'uniformità della temperatura, confrontando i punti all'interno della camera, e la fluttuazione della temperatura, che mostra quanto un punto varia nel tempo. Senza la registrazione dei dati della camera e un certificato di calibrazione valido, un test fallito è difficile da spiegare e un test superato è difficile da considerare affidabile.
Una camera compatta reagisce rapidamente, il che riduce i cicli di test in R&S — ma significa anche che un percorso dell'aria bloccato, un ripiano sovraccarico o una guarnizione della porta usurata possono alterare rapidamente il campo termico.
Il campione viene giudicato dall'aria che effettivamente sperimenta, non solo dal display del controllore. Una scarsa uniformità può lasciare un campione più freddo di un altro; una fluttuazione eccessiva può sollecitare un PCB o un sensore in modi imprevisti. La manutenzione ordinaria mantiene la ventola, la guarnizione, la camera di lavoro, il controllore e i dispositivi di sicurezza in condizioni normali. La calibrazione aggiunge la prova: confrontare le letture della camera con sensori di riferimento tracciabili in punti selezionati mostra se la camera è idonea per test di qualifica, controlli in entrata, validazione del prodotto o verifiche di stabilità.
La manutenzione giornaliera dovrebbe essere semplice, ripetibile e concentrata sulle parti che influenzano direttamente la stabilità della camera.
· Controllare l'interno della camera prima di ogni test.
Rimuovere detriti, residui di imballaggio, nastro, trucioli metallici e materiale versato. Pulire la camera di lavoro in acciaio inossidabile con un panno non corrosivo quando necessario. Non posizionare i campioni contro l'uscita dell'aria posteriore o la ventola di circolazione — un fissaggio sovradimensionato può disturbare il flusso d'aria.
· Ispezionare la guarnizione della porta e la finestra di osservazione.
Una guarnizione allentata, accumulo di brina o una porta chiusa male possono causare perdite, che spesso si manifestano come raffreddamento lento, fluttuazione instabile della temperatura o condensa vicino alla finestra di osservazione. Controllare l'area di tenuta e chiudere il tappo della porta per cavi quando non è in uso.
· Mantenere la circolazione dell'aria senza ostacoli.
Lasciare spazio intorno a ciascun campione. Per le schede elettroniche, posizionare i fissaggi sui ripiani anziché sul pavimento della camera; per celle della batteria o parti in plastica, evitare impilamenti densi a meno che il piano di prova non richieda quella condizione di carico.
· Controllare il controllore e gli allarmi.
Prima di una lunga esecuzione, controllare il profilo, la velocità di rampa, il tempo di sosta e i limiti di allarme, inclusi sovratemperatura, sovracorrente, alta pressione del refrigerante, mancanza d'acqua e protezione contro le dispersioni a terra.
Intervallo |
Task |
Perché è Importante |
Settimanale |
Pulire i ripiani, la parete interna e l'area di scarico |
Previene la contaminazione e l'accumulo di ghiaccio |
Settimanale |
Controllare la cronologia degli allarmi |
Individua precocemente problemi al compressore o ai sensori |
Settimanale |
Esportare i file di registrazione dati della camera |
Conserva le prove per rapporti e audit |
Mensile |
Controllare la guarnizione della porta e la porta per cavi |
Riduce le perdite e la fluttuazione anomala |
Mensile |
Confrontare il display con un sensore di riferimento |
Segnala la deriva prima della calibrazione formale |
Mensile |
Eseguire il backup dei programmi di test comuni |
Previene la perdita dei profili validati |
La calibrazione dovrebbe riflettere l'uso effettivo della camera — una camera che esegue principalmente invecchiamento a +85°C non ha bisogno della stessa selezione di punti di una utilizzata per screening a freddo a -70°C.
Preparare i sensori di riferimento calibrati— un termometro di riferimento, una sonda PT100, una termocoppia o un data logger con un certificato valido, più preciso della tolleranza da verificare. Passare i fili attraverso la porta per cavi e sigillare ermeticamente.
Selezionare i punti di calibrazione: comunemente -40°C, -20°C, 0°C, +25°C, +85°C, +150°C, più -70°C per lavori a freddo, e qualsiasi altro set point più utilizzato in produzione. Stabilizzare per 30–60 minuti dopo aver raggiunto il set point prima di registrare.
Posizionare i sensori per un test di uniformità— centro e angoli per un controllo a camera vuota, le reali posizioni del campione per un controllo a camera carica. Un certificato a camera vuota potrebbe non descrivere il comportamento con un fissaggio denso installato.
Stabilizzare e registrare la fluttuazione.La fluttuazione è la differenza tra il valore massimo e minimo in un punto per un periodo definito; l'uniformità confronta le posizioni nello stesso momento. La registrazione dei dati supporta il rapporto di calibrazione.
Regolare o documentare la deviazione.Se il display differisce dal riferimento, controllare prima il posizionamento del sensore, la tenuta dei cavi, la condizione di carico e il tempo di stabilizzazione. Il certificato dovrebbe riportare le letture prima e dopo la regolazione.
Riferimento del Test |
Scopo |
Parametri da Scrivere nel Piano |
IEC 60068-2-1, Prova A: Freddo |
Stoccaggio o funzionamento a bassa temperatura |
-20°C, -40°C o -70°C; sotto tensione o non sotto tensione; imballato o non imballato; tempo di stabilizzazione; esposizione 2h, 16h, 72h o 96h |
IEC 60068-2-2, Prova B: Calore secco |
Stoccaggio o funzionamento ad alta temperatura |
+70°C, +85°C, +105°C o +150°C; alimentato o non alimentato; tempo di stabilizzazione; esposizione 2h, 16h, 72h o 96h |
IEC 60068-2-14, Prova N |
Effetto del cambiamento di temperatura |
Bassa temperatura, alta temperatura, tempo di sosta, tempo di trasferimento o velocità di variazione, numero di cicli |
'Test di ciclaggio termico' da solo è troppo vago. Un piano utile si legge: da -40°C a +85°C, 30 min di sosta a ciascun punto, 5 cicli, riscaldamento 3°C/min, raffreddamento 1°C/min, campione non alimentato, intervallo di registrazione dati 1 min.
Fluttuazione eccessiva: perdita dalla porta, impostazioni instabili del controllore, cattivo contatto del sensore, flusso d'aria bloccato o carico dissipatore di calore — controllare prima la guarnizione, la porta cavi, il posizionamento del campione e lo spazio per il flusso d'aria.
Scarsa uniformità: comune quando i campioni sono impacchettati troppo stretti. Spostare un fissaggio di 50 mm dall'uscita dell'aria può cambiare il risultato; se la camera supera il test a vuoto ma fallisce a carico, rivedere la disposizione del carico.
Mancanza di registrazione dati: un rapporto senza una curva di temperatura è una prova debole. Registrare set point, temperatura effettiva, tempo, eventi di allarme, operatore, ID del campione e nome del programma; conservare i dati grezzi con il rapporto e il certificato di calibrazione per i test destinati ai clienti.
La Mini Camera Climatica di LIB Industry è costruita per laboratori che necessitano di un ingombro ridotto ma richiedono comunque un'ampia copertura di temperatura e un controllo stabile.
Item |
Specifica o Caratteristica |
Volume di lavoro |
50 L o 80 L |
Spazio interno |
320 × 350 × 450 mm o 400 × 400 × 500 mm |
Opzioni di intervallo di temperatura |
da -20°C a +150°C, da -40°C a +150°C, o da -70°C a +150°C |
Fluttuazione della temperatura |
±0,5°C |
Deviazione di temperatura / uniformità |
±2,0°C |
Velocità di riscaldamento e raffreddamento |
Riscaldamento 3°C/min, raffreddamento 1°C/min |
Controllo e dati |
Schermo tattile LCD programmabile, connessione Ethernet |
Struttura della camera |
Interno in acciaio inossidabile SUS304, foro per cavo, due ripiani |

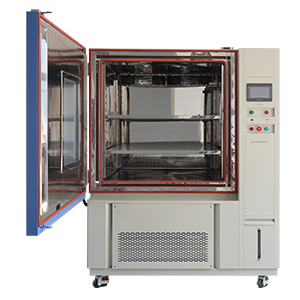

La camera combina una camera di lavoro resistente alla corrosione, un esterno in acciaio verniciato, isolamento, illuminazione interna e una finestra di osservazione. I profili programmabili consentono a una singola unità di eseguire stoccaggio a freddo, calore secco e ciclaggio termico uno dopo l'altro senza commutazione manuale — il che è direttamente importante per la routine di manutenzione di cui sopra, poiché meno riconfigurazioni manuali significano meno possibilità che una guarnizione allentata o un limite di allarme programmato male passino inosservati.
La scelta tra una mini camera da banco e una camera walk-in più grande dipende dal volume del campione e dalla configurazione del carico, non solo dal budget:
Fattore |
Mini Camera Climatica (50–80 L) |
Camera Ambientale Walk-In |
Volume del campione |
Piccoli lotti, componenti singoli |
Più grandi assiemi o rack simultaneamente |
Controllo dell'uniformità della temperatura |
Più preciso, più facile mantenere ±2,0°C in un volume ridotto |
Richiede una progettazione più accurata del flusso d'aria per mantenere l'uniformità |
Ingombro |
Da banco, spazio di laboratorio minimo |
Stanza dedicata, spazio a pavimento significativo |
Caso d'uso tipico |
Screening R&S, controllo in entrata, qualifica di piccoli lotti |
Test di produzione di assiemi completi o multi-unità |
Velocità di reazione ai cambi di set point |
Veloce, ideale per piani di ciclaggio brevi |
Più lento a causa del maggiore volume d'aria |
Xi'an LIB Environmental Simulation Industry produce camere di prova ambientali dal 2009, coprendo progettazione, produzione, vendita e assistenza. La sua gamma comprende camere climatiche e di temperatura, camere di corrosione, camere IP per polvere e acqua, camere di invecchiamento e camere di prova speciali — così un laboratorio che inizia con una Mini Camera Climatica per lo screening R&S può passare a apparecchiature di qualifica più grandi dello stesso fornitore.

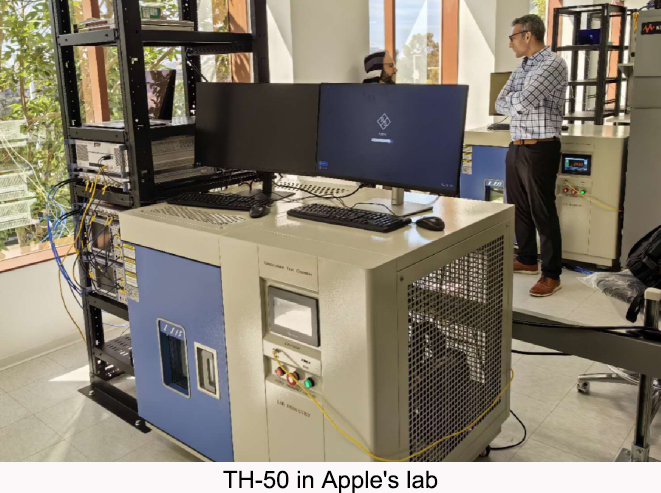

I laboratori che utilizzano le Mini Camere Climatiche LIB per il controllo in entrata e lo screening R&S riferiscono che la rapida velocità di riscaldamento/raffreddamento impedisce che i piani di ciclaggio brevi diventino un collo di bottiglia, e che la registrazione dati connessa via Ethernet accelera i confronti mensili della deriva poiché le curve esportate non necessitano di trascrizione manuale. Diversi clienti memorizzano profili di stoccaggio a freddo, calore secco e ciclaggio convalidati affiancati sul touch screen, riducendo i tempi di impostazione tra le esecuzioni secondo IEC 60068-2-1 e 60068-2-2 sulla stessa unità.
|
|
Camere Ambientali Walk-In — test di produzione di assiemi completi o multi-unità dopo la validazione in R&S. |
Camere di Prova per Polvere e Sabbia — test IP5X/IP6X per gli stessi involucri sottoposti a screening di temperatura. |
Camere di Prova di Corrosione / Nebbia Salina— durabilità di rivestimenti e custodie insieme ai dati di ciclaggio termico. |
1. Con quale frequenza dovrebbe essere calibrata una Mini Camera Climatica?La maggior parte dei laboratori utilizza un intervallo di 6–12 mesi. Un uso intenso, audit dei clienti, lavori di riparazione, sostituzione del sensore o risultati dei test falliti possono richiedere una calibrazione anticipata.
2. Qual è la differenza tra uniformità e fluttuazione della temperatura?L'uniformità confronta le letture in posizioni diverse nello stesso momento. La fluttuazione misura quanto una posizione cambia dopo la stabilizzazione.
3. Perché la registrazione dei dati della camera è importante?Registra la curva di test reale, aiutando a trovare eventi anomali, supportando l'analisi dei guasti e fornendo prove per un certificato di calibrazione o un rapporto per il cliente.
4. Quale garanzia e supporto post-vendita fornisce LIB Industry?LIB supporta la sua Mini Camera Climatica con unGaranzia di 36 mesi (3 anni) e servizio di assistenza a vita, più guida all'installazione, supporto alla messa in servizio, guida alla manutenzione e supporto alle riparazioni.
5. LIB può costruire una Mini Camera Climatica non standard?Sì — oltre alle configurazioni standard da 50L e 80L, LIB offrepersonalizzazione non standardsui suoipropria linea di produzione completa, conservizio one-stopcoprendo consulenza, produzione, installazione e formazione; ogni unità viene sottoposta a ispezione delle prestazioni, controlli funzionali e taratura prima della consegna.
6. Il superamento della calibrazione a vuoto garantisce risultati precisi a carico?No — un certificato a camera vuota potrebbe non descrivere il comportamento una volta installato un fissaggio denso o un set di schede alimentate. I controlli a carico con sensori nelle reali posizioni dei campioni confermano l'uniformità nelle condizioni di test effettive.
Una Mini Camera Climatica offre il suo massimo valore quando manutenzione, calibrazione e registrazione dati fanno parte del processo di test, non un ripensamento. Pulizia giornaliera, controllo del flusso d'aria, controlli della guarnizione della porta e revisione degli allarmi mantengono la camera in buona salute; la calibrazione prova il comportamento reale della temperatura attraverso sensori di riferimento, verifiche di uniformità e registrazioni della fluttuazione — trasformando i controlli di routine in prove di qualità utilizzabili.
Contattate il team di ingegneria di LIB Industry all'indirizzoinquiry@libtestchamber.comper discutere le vostre esigenze di Mini Camera Climatica o richiedere una proposta tecnica o un preventivo.
