Un cartone può apparire intatto all'arrivo mentre la scheda al suo interno ha già ceduto: una giunzione di saldatura incrinata, un connettore allentato o un contatto del relè che si comporta male solo sotto carico. Questo articolo risponde direttamente alla domanda:la vibrazione di spedizione viene testata con unavibration chamberche riproduce il movimento casuale, la temperatura e l'umidità che un pacco subisce durante i trasporti su camion, aereo, ferrovia e corriere, così gli ingegneri possono vedere i guasti prima che lo facciano i clienti. Di seguito, spieghiamo perché le vibrazioni danneggiano l'elettronica, quali norme si applicano (ASTM D4169, ASTM D999, ASTM D4728, ISTA 3A), come costruire un piano di test, come vengono configurate le camere a vibrazione LIB per questo lavoro e come scegliere tra i tipi di camera per la propria linea di prodotti.
La maggior parte delle vibrazioni da trasporto ècasuale, non una singola e pulita onda sinusoidale. Il pavimento di un camion, il nastro di uno smistatore pacchi, la stiva di un aereo e una pila di bancali immettono contemporaneamente molte frequenze nel pacco, e il cartone o l'imbottitura di schiuma possono altrettanto facilmente amplificare quell'energia quanto assorbirla.

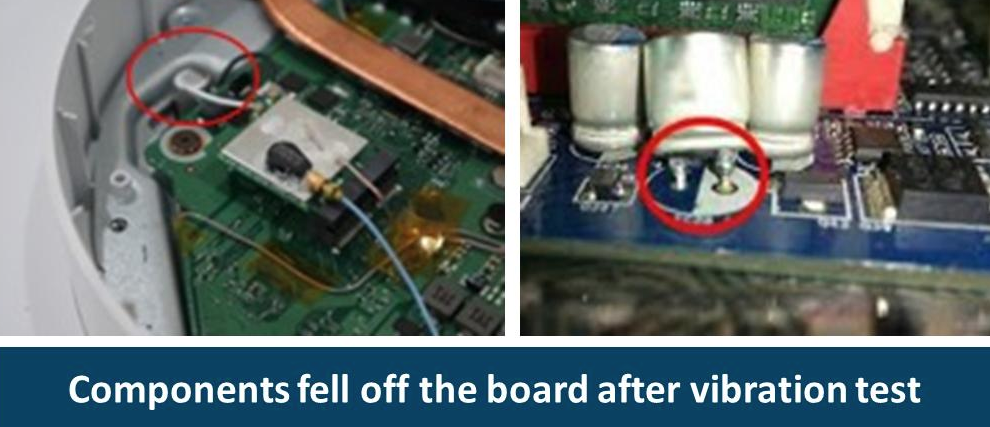

Affaticamento dei giunti di saldatura e criccatura del PCB.Le schede circuitali raramente si guastano per un singolo urto: si guastano per accumulo. Migliaia di piccoli cicli di flessione creano microfessure attorno a componenti pesanti, dissipatori di calore, trasformatori, batterie e connettori montati agli angoli. I componenti a passo fine, i package BGA e i componenti ceramici sostengono carichi sia elettrici che meccanici, per cui sono i primi a mostrare spostamenti dei picchi di risonanza, piazzole sollevate o circuiti aperti.
Allentamento dei connettori e spostamento dei cavi.I connettori combinano attrito, forza di ritenuta e pressione di contatto, tutti fattori che le vibrazioni possono alterare. I cablaggi si spostano, i cavi piatti si muovono, le viti si allentano e l'isolamento sfrega contro i bordi metallici – spesso senza evidenziare un guasto al test di accensione iniziale, per poi cedere successivamente sotto carico o dopo ulteriori manipolazioni.
Risonanza dei componenti.Display, ventole, induttori, batterie, antenne e staffe interne hanno ciascuno la propria frequenza di risonanza. Quando l'ammortizzazione sposta l'energia della vibrazione verso quella gamma invece di smorzarla, il danno accelera anziché rallentare.
Fase di Trasporto |
Fonte Tipica di Vibrazione |
Road |
Vibrazione del pavimento di camion e furgone, generalmente più intensa alle basse frequenze |
Smistamento/manipolazione |
Trasferimenti su nastro trasportatore, scivoli, smistatori pacchi |
Magazzinaggio |
Impilamento su bancali (pressione del carico superiore), piastre di carico, movimentazione con carrelli elevatori |
Air |
Vibrazione della stiva più variazioni di pressione e temperatura |
Rail |
Vibrazione continua a bassa frequenza del pavimento per lunga durata |
Poiché le spedizioni reali combinano diverse di queste fasi in un unico viaggio, il campione di prova dovrebbe essere laconfigurazione di spedizione completa— prodotto, accessori, cavi, manuali, vassoi interni, cartone, etichette e metodo di chiusura — non solo la scheda nuda o l'unità.
La norma corretta dipende dal peso dell'imballo, dalla modalità di distribuzione (corriere, pallettizzato, via aerea o mista), dal rischio del prodotto e dalle esigenze del cliente.
Norma |
Utilizzo Migliore |
Parametri Chiave da Specificare |
ASTM D4169 |
Contenitori e sistemi di spedizione |
Vibrazione casuale su camion secondo lo Schedule E, tipicamente PSD 1–200 Hz. Una sequenza su camion di 60 minuti è spesso suddivisa in Bassa (0,40 Grms, 40 min), Media (0,54 Grms, 15 min) e Alta (0,70 Grms, 5 min). |
ASTM D999 |
Contenitori di spedizione pieni |
Metodo A1 urto verticale ripetitivo, A2 urto rotatorio ripetitivo, B risonanza su contenitore singolo, C risonanza su unità pallettizzate/unitarizzate/impilate. Le configurazioni a spostamento fisso utilizzano spesso 25,4 mm picco-picco a circa 2–5 Hz per 60 minuti. |
ASTM D4728 |
Vibrazione casuale di unità di spedizione piene |
Controllo PSD in g²/Hz con Grms complessivo derivato dalla curva; i rapporti devono elencare gamma di frequenza, punti di rottura, Grms, orientamento, durata, peso del carico, attrezzatura e base dei dati sul campo. |
ISTA 3A |
Pacchi per corriere fino a 70 kg / 150 lb |
Profili per pacchi standard, piccoli, piatti e allungati. Vibrazione casuale con/senza carico superiore a 0,53 e 0,46 Grms complessivi; vibrazione casuale opzionale a bassa pressione a 60 kPa (camion e aereo) o 70 kPa (solo camion). |
Nota per l'ingegnere:se non si sanno indicare il livello di Grms, la gamma di frequenza e la durata che il prodotto deve superare, la specifica di test non è ancora completa.
Iniziare con il percorso reale— un pacco sotto i 70 kg orienta verso ISTA 3A; un controller industriale pallettizzato si avvicina di più a ASTM D4169 o D4728.
Aggiungere lo stress ambientale dove applicabile— la schiuma si irrigidisce in cella frigorifera, si ammorbidisce al caldo e perde capacità di smorzamento dopo compressione; il cartone ondulato perde resistenza in alta umidità. I test in camera combinata rilevano questo aspetto, quelli con sola vibrazione no.
Registrare con precisione le condizioni di test— stato operativo del prodotto, orientamento dell'imballo, posizione dei sensori, setpoint ambientali e metodo di ispezione (visivo, controllo di coppia, test elettrico, log firmware, controllo calibrazione o raggi X).
Confrontare ingresso vs. risposta— un forte picco di trasmissibilità significa che l'imballaggio staimettendoenergia verso il prodotto anziché assorbirla, il che suggerisce direttamente una riprogettazione dell'ammortizzazione.
L'ispezione post-test dovrebbe guardare oltre il semplice passaggio/fallimento, cercando angoli schiacciati, schiuma che ha toccato il fondo, polvere da sfregamento, movimento dei cavi, viti allentate, variazione della resistenza di contatto, rumore della ventola, ripristini intermittenti, involucri incrinati e spostamento della frequenza di risonanza.

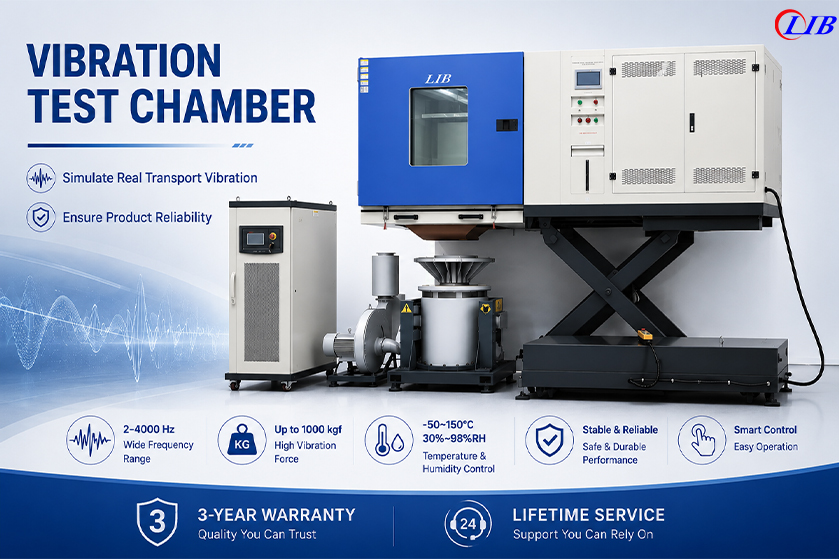

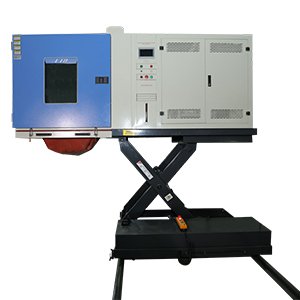

Le camere a vibrazione LIB combinano la vibrazione meccanica con temperatura e umidità controllate in un unico involucro, così lo stesso impallo e la stessa disposizione dei sensori possono essere testati a condizioni ambiente, fredde, umide e calde senza spostare il campione tra diverse macchine.
| Capacità | Valore Pratico per i Test di Imballaggio |
|---|---|
| Intervallo di temperatura: da -50°C a +150°C | Riproduce l'irrigidimento della schiuma in magazzino freddo e l'ammorbidimento in camion caldo |
| Fluttuazione di temperatura ±0,5°C / deviazione ±2,0°C | Mantiene stabili le condizioni termiche durante la raccolta dei dati di vibrazione |
| Intervallo di umidità: 30%–98% UR, deviazione ±2,5% UR | Valuta resistenza del cartone, adesivi, etichette, schiuma e comportamento dei contatti |
| Velocità di riscaldamento/raffreddamento: 5°C/min | Accorcia le transizioni tra le condizioni di stoccaggio e di trasporto |
| Intervallo di frequenza di vibrazione: 2–4000 Hz | Copre il movimento di trasporto a bassa frequenza e lo screening di risonanza a frequenza più elevata |
| Forza di vibrazione nominale: 1000 kgf | Gestisce carichi combinati impegnativi di pacco e prodotto |
| Amplificatore di potenza digitale + refrigerazione meccanica | Mantiene ripetibili i profili combinati temperatura/umidità/vibrazione da una prova all'altra |
| Tavola scorrevole 600 × 600 mm con espansore di testa | Area di fissaggio pratica per elettronica imballata e sottoassiemi |
| |
Fattore |
Camera Standard Temperatura/Umidità |
Camera LIB Vibrazione + Clima |
Simula urti/vibrazioni da trasporto |
No |
Sì (2–4000 Hz, fino a 1000 kgf) |
Simula stoccaggio freddo/caldo |
Yes |
Yes |
Simula effetti dell'umidità sull'imballaggio |
Yes |
Yes |
Adatta per qualifiche di shelf-life / stoccaggio |
Yes |
Adatta anche per qualifiche di trasporto |
Adatta per ASTM D4169 / D999 / D4728 / ISTA 3A |
No |
Yes |
Ideale per |
Test di stoccaggio e invecchiamento |
Qualifica completa di spedizione e distribuzione |
Se il prodotto deve solo sopravvivere sullo scaffale di un magazzino, una camera standard può bastare. Se deve sopravvivere a un camion, a un nastro smistatore e a una stiva di aereo nello stesso viaggio, la camera combinata è quella che corrisponde alla reale modalità di guasto.
I team di ingegneria che valutano un fornitore di camere a vibrazione spesso chiedono più che la scheda tecnica: chiedono cosa succede dopo la consegna. Per i clienti LIB, questo ha incluso guida all'installazione in loco, formazione degli operatori sulla configurazione dei profili PSD e sul montaggio dei fissaggi, supporto alla calibrazione e assistenza post-vendita per programmi combinati temperatura-umidità-vibrazione in settori come elettronica, automotive, telecomunicazioni, solare e industriale.
Quali norme vengono utilizzate per i test di vibrazione degli imballaggi?
Le più comuni sono ASTM D4169 per le prestazioni dei contenitori di spedizione, ASTM D999 per le procedure di test di vibrazione su contenitori pieni, ASTM D4728 per le vibrazioni casuali di unità di spedizione piene e ISTA 3A per pacchi per corriere fino a 70 kg / 150 lb.
Come scelgo una camera a vibrazione per test di imballaggio di elettronica?
Abbinare la camera alle dimensioni dell'imballo, alla massa del carico utile, alla gamma di frequenza richiesta, ai Grms target, alla gamma di temperatura/umidità, all'area di fissaggio e alla norma di riferimento. Per l'elettronica, una camera che combini temperatura, umidità e vibrazione è solitamente più informativa della sola vibrazione.
Quali componenti elettronici sono più vulnerabili alle vibrazioni di trasporto?
I prodotti con componenti PCB pesanti montati, giunti di saldatura a passo fine, moduli plug-in, display, batterie, ventole, componenti ottici, relè e cablaggi richiedono la massima attenzione durante la progettazione dell'imballaggio.
Una camera a vibrazione sostituisce le prove reali di spedizione sul campo?
Non del tutto: le integra. Le spedizioni strumentate sul campo generano dati PSD reali che possono essere riprogrammati nella camera, fornendo un test di laboratorio ripetibile che traccia l'effettivo ambiente di distribuzione.
Quale assistenza post-vendita fornisce LIB con le sue camere a vibrazione?
LIB supporta le sue camere a vibrazione con unagaranzia di 3 anni, supporto tecnico a vita, e unservizio completoche copre consulenza di progetto, configurazione della camera, guida all'installazione, formazione degli operatori, calibrazione e manutenzione continuativa – così i laboratori ottengono continuità di assistenza per tutto il tempo in cui la camera è in uso, non solo durante il periodo di garanzia.
|
Camera Combinata Temperatura Umidità Vibrazione — per prodotti che necessitano di simulazione simultanea di clima e trasporto. |

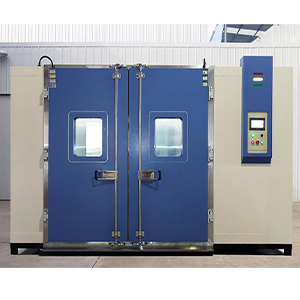

— per carichi pallettizzati di grandi dimensioni o test di distribuzione multi-unità. |
Camera a Temperatura e Umidità Costanti — per stoccaggio, shelf-life e precondizionamento prima dei test di vibrazione. |
Un cartone può superare un'ispezione superficiale e nascondere comunque una scheda danneggiata. Affaticamento delle saldature, criccatura del PCB, connettori allentati, spostamento dei cavi, risonanza e guasti funzionali nascosti sono i veri rischi delle vibrazioni di spedizione – e una camera a vibrazione è il modo per scoprirli prima che li trovi il cliente. Un valido piano di test utilizza il prodotto imballato completo, la norma di riferimento (ASTM D4169, ASTM D999, ASTM D4728 o ISTA 3A) e criteri di passaggio/fallimento legati all'effettiva funzionalità del prodotto, non solo alle condizioni del cartone.
Avete bisogno di aiuto per abbinare una camera a vibrazione ai vostri requisiti di imballaggio e distribuzione?Contattate LIB Environmental Simulation Industry per una guida alla configurazione della camera, schede tecniche, preventivi o una soluzione di test personalizzata costruita sul vostro percorso di spedizione e profilo di rischio del prodotto.
Garanzia di 3 Anni | Supporto Tecnico a Vita | Risposta Ingegneristica Rapida
