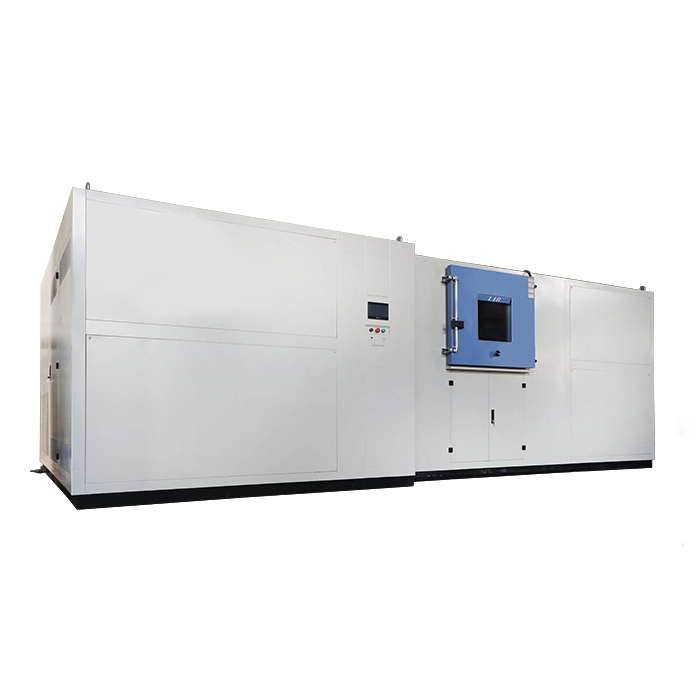

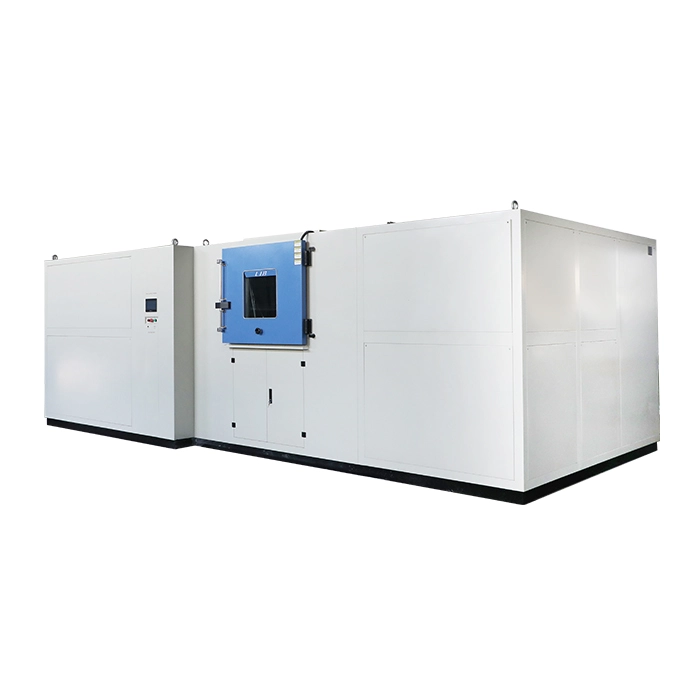

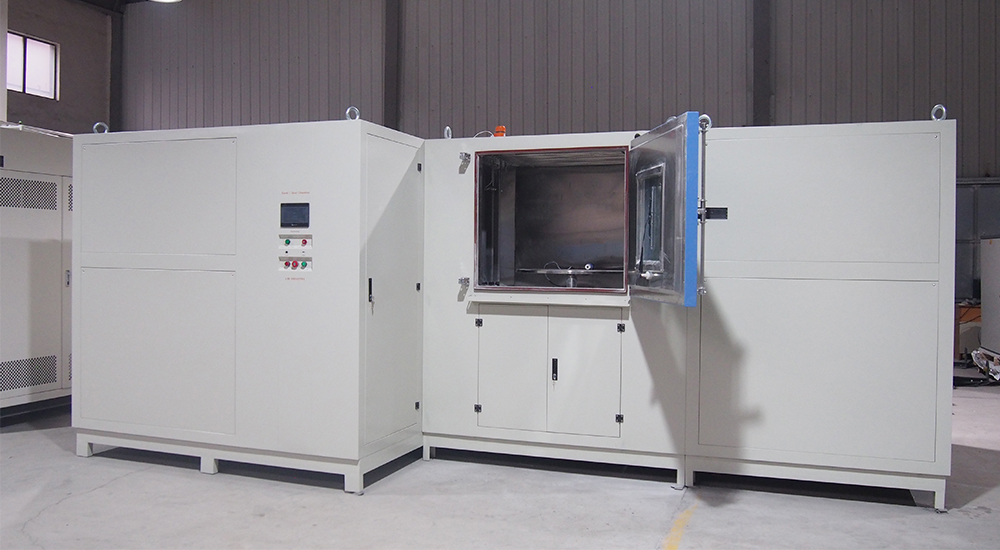

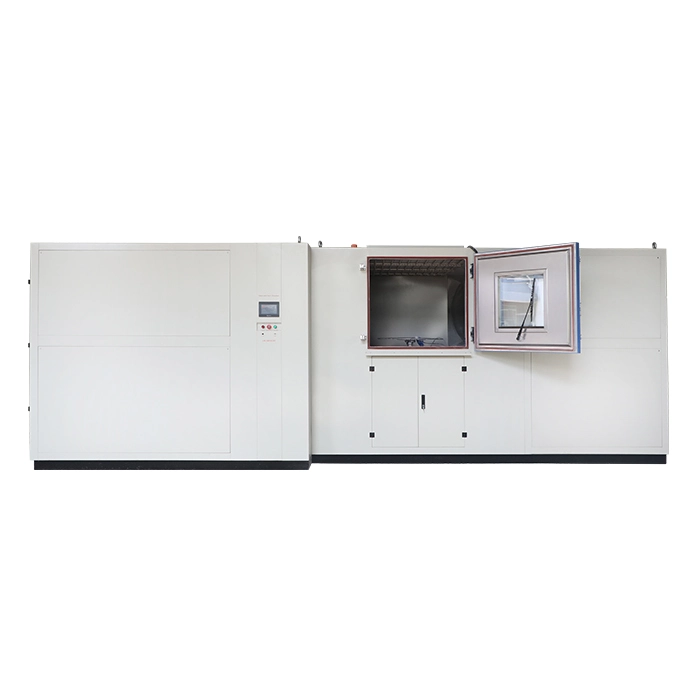

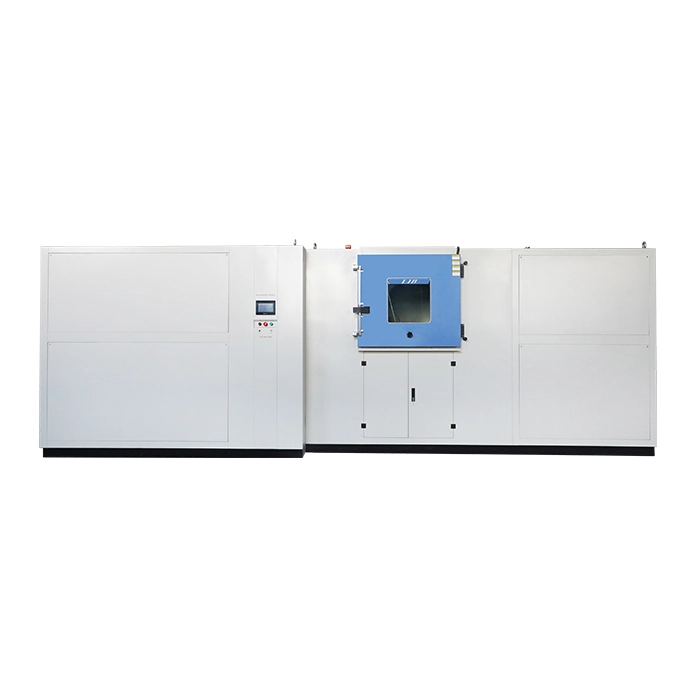

La camera di prova polvere MIL STD 810 di LIB Industry serve a simulare un ambiente polveroso secondo lo standard militare statunitense per valutare la tenuta, la resistenza alla polvere e l'affidabilità dei componenti elettronici del prodotto. La polvere e la sabbia vengono soffiate ad alte velocità del vento rispettivamente di 1,5-8,9 m/s e 18,0-29,0 m/s, e questo ambiente polveroso è più impegnativo di quello creato dalla camera di prova standard.
Modello: DIM-1000
Standard: MIL-STD-810G

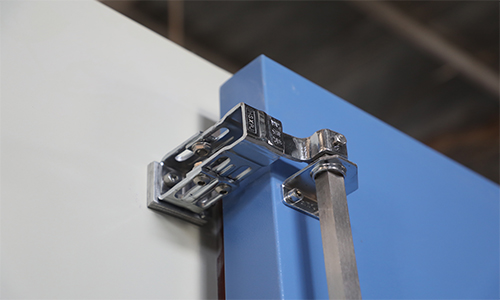

La camera di test MIL STD 810 è realizzata in SUS304, in grado di resistere all'impatto di sabbia e polvere ad alta velocità del vento per lungo tempo e all'usura, garantendo la durata di servizio dell'apparecchiatura. Doppia guarnizione in gomma, previene le perdite di sabbia e polvere.

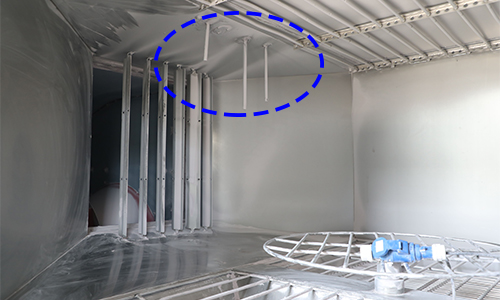

Controllo accurato dei parametri di test, la camera di lavoro è dotata di sonda di temperatura, sonda di velocità del vento, sonda di concentrazione che garantiscono dati accurati e un tempestivo ritorno al controllore.

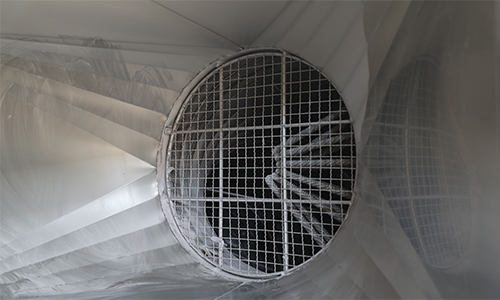

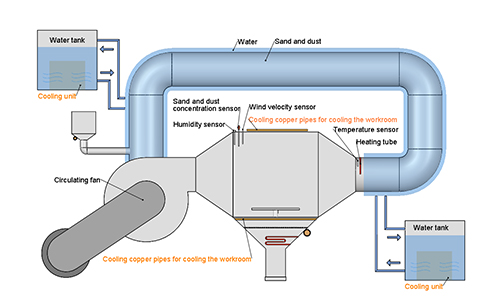

Sistema di raffreddamento a circolazione d'acqua, la sabbia che vola ad alta velocità del vento nella camera e nel tubo, e l'attrito con la parete interna del tubo produce forte calore. Tre serbatoi d'acqua sono disposti all'esterno del tubo per la circolazione dell'acqua, e un anello d'acqua circonda la parete esterna del tubo del vento per raffreddarlo.

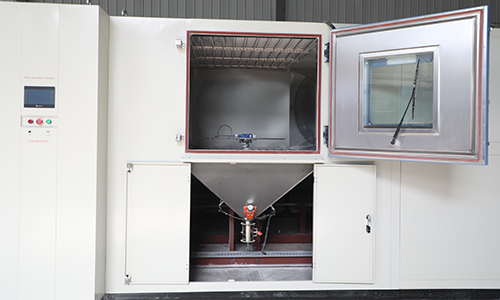

Circolazione della polvere: il fondo della camera di test è una struttura a imbuto, e la polvere che cade sul fondo viene raccolta e filtrata dalla bocca di raccolta attraverso un setaccio a maglie, e poi aspirata e sollevata di nuovo dalla ventola per realizzare il riciclo ripetuto di sabbia e polvere.
Modello |
DIM-1000 |
Dimensioni Interne |
1000*1000*1000mm P*L*A |
Dimensioni Complessive |
3000*6100*2200mm P*L*A |
Volume Interno |
1000L |
Soffiaggio Polvere | |
Velocità dell'aria |
1.5 -8.9m/s |
Concentrazione di polvere |
10.7±7g/ m³ |
Particelle di polvere |
＜ 150μm |
Soffiaggio Sabbia | |
Velocità dell'aria |
18.0 -29.0m/s |
Concentrazione di sabbia |
0.18+0.2g/m³; 1.1+0.3g/m³; 2.2+0.5g/m³ |
Particelle di sabbia |
149μm - 600μm, 600μm - 850μm |
Controllore |
Controllore programmabile con touch screen LCD a colori, connessione Ethernet |
Diametro Piattaforma di Test |
600mm |
Serratura della Porta |
Serratura elettromagnetica |
Velocità Piattaforma di Test |
1-7 giri/min |
Rilevatore di Polvere |
Rilevatore di polvere integrato |
Materiale Esterno |
Lamiera d'Acciaio A3 con rivestimento protettivo |
Materiale Interno |
Acciaio inossidabile SUS304 |
Standard |
MIL-STD- 810 |

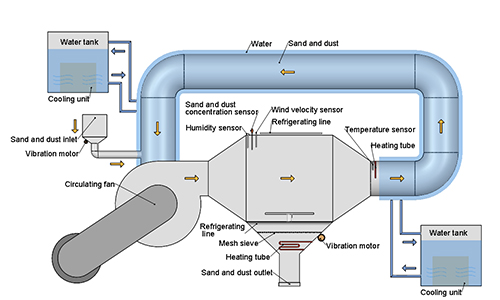

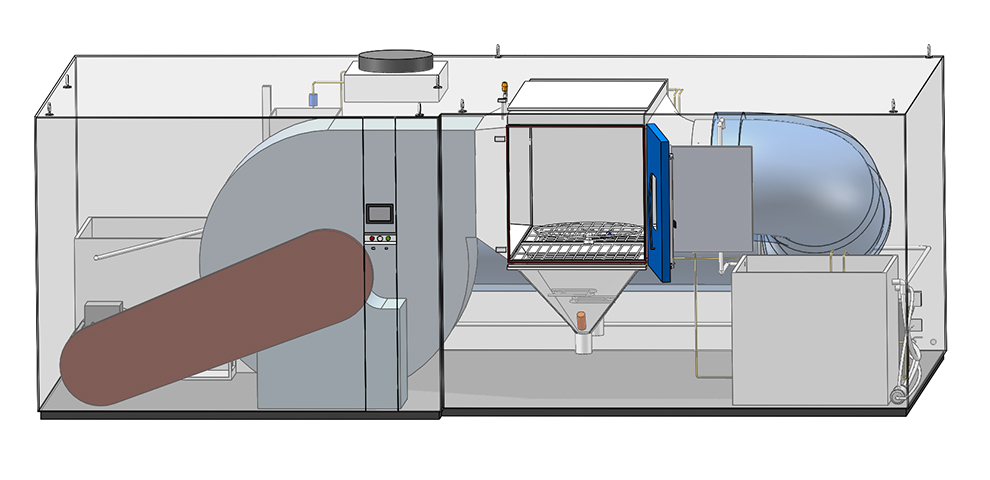

Il ventilatore centrifugo① è azionato dalla puleggia della pompa⑤, e quindi la camera del cuscinetto aziona la ventola per ruotare, e la sabbia viene soffiata nella camera di lavoro dal lato sinistro della ventola.
L'ingresso della polvere⑥ è dotato di una semplice scala sottostante, che è comoda per il personale per versare la polvere, ed è dotato di motore a vibrazione per prevenire la formazione di grumi. Il motore passo-passo della polvere controlla l'ingresso della polvere.
Ci sono due imbuti sotto la camera di lavoro②, ciascuno dotato di tubi riscaldanti per mantenere la polvere asciutta e motori a vibrazione per prevenire l'agglomerazione della polvere.

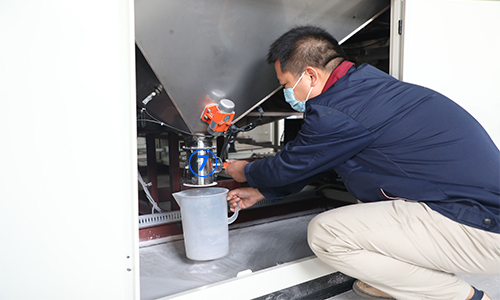

La polvere residua può essere rimossa dalla camera di lavoro alla bocca di ritorno polvere⑦ dopo il test.
Il lato destro della camera di lavoro è dotato di una sonda di temperatura e di un tubo riscaldante③ per mantenere la temperatura nella camera di lavoro.
Il serbatoio dell'acqua④ immagazzina acqua e partecipa al raffreddamento del tubo e alla circolazione dell'acqua.
