Vantaggi delle prestazioni chiave della camera di prova di precondizionamento UV per pannelli solari
1. Composizione dello spettro UV di riferimento solare
Il sistema di irradiazione fornisce uno spettro UV dominato da UVA (d3590-97%), con un supporto UVB controllato (sucr-3-10%) e un contenuto UVC minimo (<0.1%), abbinamenti stretti alle condizioni di esposizione solare naturale.
2. Controllo della Dose UV a base di energia
Il precondizionamento UV è regolato da obiettivi energetici complessivi, come livelli di esposizione definiti nelle bande da 280-320 nm e 320-400 nm, garantisce uno stress materiale costante su diversi lotti di test.
3. Regolazione termica e BPT indipendente
La temperatura dell'aria della camera (ambiente a 90 °C, ± 2 °C) e la temperatura del pannello nero sono regolate in modo indipendente, prevengono l'accoppiamento termico da distorcere i meccanismi di invecchiamento UV puro.
Compatibilità del modulo fotovoltaico a grandezza naturale 4.
Supporti per campioni verticali supportano grandi pannelli solari con geometria di esposizione stabile, abilitando il test simultaneo di più moduli senza ombre irradianti.
5. Progettato per le sequenza di Test orientate agli IEC
Ottimizzato come fase di precondizionamento UV prima del calore umido, ciclismo termico o test climatica combinati richiesti nei flussi di lavoro di qualificazione fotovoltaica.
Parametri tecnici della camera di prova del precondizionamento UV per pannelli solari
Nome | Camera di precondizionamento UV |
Modello | UVP-02 |
Dimensione interna (mm) | 1450*745*2500 D * W * H |
Dimensione totale (mm) | 1875*1210*2800 D * W * H |
Dimensioni supporto per campioni (mm) | 1400*2400 W * H |
Capacità del campione | 2/4/6/... Pezzi |
Sorgente di irradiazione | Lampade UVA fluorescenti (20 pezzi) E lampade UVB (10 pezzi) |
Intervallo di temperatura | Ambiente ~ 90 ℃ ± 2 ℃ |
Temperatura pannello nero (BPT) | 35 ~ 80 ℃ |
Larghezza di banda | UVC: (< 0.1%) UVB: (da 3% a 10% del totale UV) UVA: (dal 90% al 97% del totale UV) |
Controllo dell'irraggiamento | Seleziona la lunghezza d'onda di 280 nm - 320 nm:7.5 k Wh/m2 Seleziona la lunghezza d'onda di 320 nm - 400 nm:15 k Wh/m2 * Massima irradianza nella gamma UV: < 250 W/m2 |
Controller | Controller touch screen LCD a colori programmabile |
Materiale esterno | Piastra in acciaio con rivestimento protettivo |
Materiale interno | Acciaio inossidabile SUS304 |
Isolamento termico | Schiuma di poliuretano e cotone isolante |
Alimentatore | AC380V 50Hz trifase |
Dettagli ingegnerizzati della camera di prova di precondizionamento UV per pannelli solari

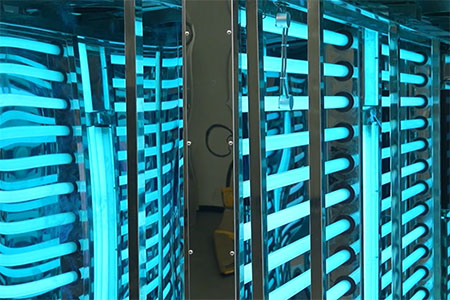

Array di lampade UVA / UVB ad alta densità | 20 pezzi di lampade UVA e 10 pezzi di lampade UVB, formando uno spettro UV dominato da 320-400 nm (UVA) con supporto controllato da 280-320 nm (UVB). L'irraggiamento UV totale viene mantenuto al di sotto di 250 W/m², garantire l'esposizione uniforme attraverso il piano del campione e ridurre al minimo la deviazione dal centro al bordo durante i cicli di precondizionamento UV estesi.
|
|
Supporto per modulo fotovoltaico verticale rigido | Il supporto per campioni verticale è per moduli fotovoltaici a grandezza naturale, mantenendo una distanza fissa da lampada a campione per tutto il test. Il telaio rinforzato supporta le quantità del modulo personalizzabili (2, 4, 6 o più pannelli).
|  |
Sala prove in acciaio inossidabile SUS304 | Sala di lavoro in acciaio inossidabile SUS304, che offre un'eccellente resistenza alle radiazioni UV, alla corrosione e alle temperature di esercizio fino a 90 °C. La finitura superficiale liscia supporta test di lunga durata pur mantenendo integrità strutturale e pulizia.
|  |
Sistema di controllo Touchscreen programmabile | Un controller touchscreen LCD A colori consente la programmazione del test in più fasi (programma 120 99 passaggi, tra cui energia UV, regolazione della temperatura dell'aria e sequenziamento automatico del test. Gli allarmi integrati e la registrazione dei dati garantiscono la sicurezza operativa e la tracciabilità dei test.
|
|
Domande pratiche-camera di prova per precondizionamento UV per pannelli solari
Q1: come viene controllata l'esposizione ai raggi UV dal tempo o dall'energia?
La camera controlla il precondizionamento UV principalmente da energia radiante (kWh/m²), che fornisce una maggiore rigidità e si allinea meglio con la logica di test fotovoltaico IEC.
Q2: l'industria può personalizzare il sistema per diversi formati di moduli fotovoltaici?
Assolutamente. L'industria LIB personalizza le dimensioni dello scaffale dei campioni, la quantità del modulo, la configurazione UV e la logica di controllo per abbinare il flusso di lavoro del test IEC esatto.
Q3: quale supporto fornisce l'industria LIB oltre la camera stessa?
L'industria LIB fornisce un supporto completo per test fotovoltaici, inclusa la personalizzazione della camera, la consultazione della sequenza di test, la guida all'installazione, la formazione dell'operatore e il servizio tecnico a lungo termine.
Contatta oggi l'industria LIB
Scegli unCamera di prova di precondizionamento UV per pannelli solariProgettato per convertire i requisiti IEC 61215 / IEC 61730 in stress UV controllabile e ripetibile.
Contatta oggi l'industria LIBInquiry@libtestchamber.comPer una proposta di configurazione orientata alla IEC, consultazione di test professionali e soluzioni complete per test di affidabilità fotovoltaicaEntro 1 ~ 3 ore.
