I guasti causati dall'umidità sono tra i rischi più difficili nell'elettronica. È raro che si registrino immediatamente ma si espandono in modo silenzioso, e alla fine creano costosi difetti. Le espressioni comuni includono:
Corrosione del giunto a saldare, cCrescita del filamento anodico onductive (CAF), POpcorn cracking,eMigrazione lectrochimica,Propagazione di micro-crepe, Perdita di integrità strutturale
Questo è il motivoPiccola camera di umidità da banco Dall'industria LIB è stato uno strumento essenziale per gli ingegneri.Compatto, preciso e programmabile, consente una simulazione rapida e controllata di condizioni di alta umidità e alta temperatura in un ambiente di laboratorio o ufficio, le squadre che aiutano a rilevare le modalità di guasto legate all'umidità all'inizio del processo di progettazione.
Un cliente dal Vietnam ha acquistato di recente ilTH-50 piccola camera di umidità da bancoPer il test del prodotto elettronico. Hanno reso noto che la camera era semplice da usare, specialmente elogiando la facilità d'uso della modalità fissa, che ha permesso loro di eseguire con sicurezza test di umidità precisi.
L'alta temperatura e l'alta umidità intercorrono per accelerare le reazioni chimiche all'interno dei gruppi elettronici. Gli esempi includono:
Corrosione della saldaturaSotto esposizione estesa 85 °C / 85% RH
Delaminazione di rivestimenti formaliA causa dell'ingresso di umidità
ossidazione di tracce e cuscinetti a vista
Tali condizioni sono simulate di routine nei protocolli di test della vita accelerata, comeJEDEC JESD22-A101E85/85 double-eight-five test.
Piccole camere ambientaliConsentire agli ingegneri di replica di questi micro-stress ambientali con precisione, produzione ripetibile, dati pronti per la revisione dei dati critici per le prime scelte di ricerca e sviluppo.

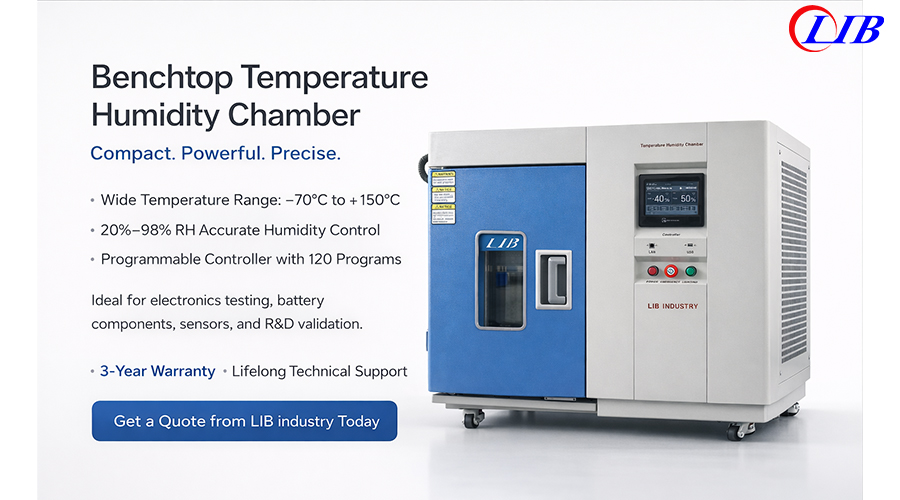

IlPiccola camera di umidità da bancoÈ una camera di prova ambientale compatta progettata per simulare condizioni di alta umidità e alta temperatura in un micro-ambiente controllato. Consente agli ingegneri di accelerare le modalità di guasto legate all'umidità durante le fasi di ricerca e sviluppo.
Punti salienti chiave:
Scopo:Testare rapidamente PCBA, sensori, MEMS e componenti sensibili all'umidità
Design:Efficiente dallo spazio, a basso rumore e adatto agli uffici
Controllo:Profili programmabili con registrazione dati e monitoraggio remoto
Valore:Consente cicli di convalida accelerati di 24-48 ore, aiutare i team a identificare i guasti di potenziale prima della produzione su larga scala
Questa temperatura da banco umidità chaBer è uno strumento essenziale per prevenire i guasti causati dall'umidità, fornendo un vantaggio di affidabilità concreto nello sviluppo del prodotto.
La scelta della camera climatica da banco destra ha un impatto diretto sull'affidabilità del prodotto e sull'efficienza dei test.
|
| |||
| Modello | TH-50 | TH-80 | ||
| Dimensione interna (mm) | 320x350x450 | 400x400x500 | ||
| Dimensione totale (mm) | Muslimate | 900x1100x1000 | ||
| Intervallo di temperatura | -20/-40/-70 ℃ ~ + 150 ℃ | |||
| Oscillazione della temperatura | ± 0.5 ℃ | |||
| Gamma di umidità | 20% ~ 98% | |||
| Deviazione della temperatura | ± 2.0 ℃ | |||
| Sensore di temperatura | Resistenza al platino PTR PT100Ω/MV classe A | |||
| Risoluzione della temperatura | ± 0.001 ℃ | |||
| Materiale esterno | Piastra in acciaio con rivestimento protettivo | |||
| Materiale interno | Acciaio inossidabile SUS 304 | |||
Una camera adatta deve soddisfare l'intera gamma di requisiti di prova standard del settore, tra cui:
85 °C / 85% RH testPer la valutazione dello stress accelerato
40 °C / 93% RHPer la simulazione delle condizioni di archiviazione
JESD22-A101 precondizionamentoPer dispositivi sensibili all'umidità
Test a stato fisso di lunga durata per rilevare le modalità di guasto latente
Vantaggio del settore LIB:
Ampio intervallo di temperatura da-20 °C a + 150 °C, Con opzionale-40 °C / -70 °CPer test specializzati
Copertura dell'umidità10/20% a 98% RH, Sufficiente per quasi tutte le esigenze di test elettronici
Elevata stabilità ambientale (± 0.5 ° c) garantisce risultati coerenti su più cicli
AdvancedAlgoritmo di controllo PIDMantiene precisi i setpoint sia per la temperatura che per l'umidità
Vantaggio:Gli ingegneri possono replica con fiducia le condizioni di stress del mondo reale in laboratorio, identificare i guasti dei potenziale in anticipo e garantire la conformità a tutti gli standard di affidabilità mainstream. Questo riduce i costosi redesigns e migliora la resa del primo passaggio.
Anche le piccole camere da banco possono sopportare condizioni irregolari:
Condensazione del bordo che colpisce gli angoli del campione
Zone aeree morte che causano stress incoerenti
Macchie di surriscaldamento o sovraumidità localizzate
Vantaggio di progettazione del settore LIB:
Ottimizzato ottimizzatoSistema di circolazione dell'aria forzataGarantisce ogni parte delle esperienze di esempio lo stesso stress ambientale
Resistente alla corrosioneInterni in acciaio inossidabileGarantisce la durata su test a lungo termine
L'architettura del flusso d'aria bilanciato evita macchie calde o fredde
Volume compatto con distribuzione dell'umidità controllata massimizza la precisione
Vantaggio:Ogni componente o faccia PCBA è soggetto a condizioni uguali, produzioneDati ripetibili, affidabili e pronti per la verifica, Che è critico per la garanzia della qualità e la conformità delle norme.
La ricerca e lo sviluppo moderne richiede camere che non solo testano ma ancheDocumentoEMonitorOgni passaggio:
Profili di prova programmabili con più segmenti
Ciclismo con umidità in più fasi per simulare i cambiamenti ambientali realistici
Esportazione dati su USB o rete per analisi e tracciabilità
Monitoraggio remoto e avvisi in tempo reale
Funzionalità della pista di controllo per gli standard ISO e di qualità
Vantaggio del settore LIB:
GrandeController programmabile touchscreen da 7 polliciPer un funzionamento intuitivo
120 programmi x 100 segmenti, Supporta routine di test complesse
Connettività USB ed Ethernet per la registrazione e l'integrazione dei dati senza soluzione di continuità
Interfaccia multilingue e monitoraggio remoto in tempo reale
Vantaggio:Guadagno degli ingegneriControllo completo sulle procedure di prova, Con la capacità di tracciare, riprodurre e validare i risultati per gli audit, le richieste di controllo e il QA interno che riducono gli errori umani e garantiscono un'affidabilità costante del prodotto.
Una camera può essere tecnica e non pratica per l'uso quotidiano di ricerca e sviluppo se è ingombrante, rumoroso o non efficiente.
Requisiti pratici essenziali:
Compatto eSpazio-efficienteImpronta
Risparmio energeticoFunzionamento per test convenienti
Basso rumore operativo adatto per ambienti di ufficio o laboratorio
Facile installazione e utilizzo plug-and-play
LIB industry design focus:
Il design compatto si adatta comodamente alle panche o ai piccoli laboratori
Il sistema di refrigerazione efficiente riduce al minimo l'uso dell'elettricità mantenendo la precisione
Basso rumoreIl funzionamento garantisce un ambiente di lavoro confortevole
Installazione pronta all'uso significa che le squadre possono avviare immediatamente i test senza configurazione speciale
Per test su larga scala o specializzati, l'industria LIB offre anche:
StandardCamere di prova della temperatura e dell'umidità-Adatto per la convalida di lotti più grandi
Camere Walk-In di temperatura e umidità-Adattarsi a prodotti a grandezza naturale o a condizioni ambientali accessibili agli operatori
Le camere Walk-in possono essere dotate di: sabbia soffiata e polvere, esposizione all'acqua/allo spruzzo, test delle vibrazioni, UV/xenon, corrosione a spruzzo di sale
L'industria LIB fornisce uno spettro completo da banco a camere walk-in, consente alle squadre di selezionare la camera destra per ogni fase di sviluppo-dalla convalida del design precoce alla certificazione ambientale su larga scala.
Rileva vesciche, screpolature o delaminazione ad alta umidità
Garantire un funzionamento affidabile dei rivestimenti protettivi
Valuta l'offset indotto dall'umidità nei sensori di precisione
Abilita la calibrazione accurata per le prestazioni del mondo reale
Simulare le condizioni di spedizione umide
Verifica integrità dell'imballaggio prima della distribuzione
Validare i componenti sensibili all'umidità prima della saldatura a rifusione
Prevenire i guasti dei popcorn e garantire la conformità dei gioielli
Questi scenari mostrano come le camere da banco abilitano i test di ricerca e sviluppo di piccoli lotti, ad alta precisione che sono in altro modo poco pratici con strutture più grandi e condivise.
Assicurati che la tua elettronica sia protetta dai guasti causati dall'umidità-contatta l'industria LIB per esplorare le specifiche, richiedi configurazioni personalizzate o programma una dimostrazione di test dei campioni.
